Przekształcenia

W programach graficznych możemy nie tylko tworzyć nowe, ale także przekształcać gotowe obrazy. Mamy więc wpływ na ich wielkość i kształt, możemy zmieniać odległości i relacje pomiędzy ich elementami, stosując pochylanie, obrót, zmianę perspektywy, skalowanie, odbicie czy przekształcenie – a więc możemy robić wszystko, co powoduje, że obraz będzie postrzegany inaczej, niż został stworzony. Zapoznajmy się z wykorzystaniem tych opcji w programie GIMP.

GIMP oferuje szeroki zakres narzędzi do przekształceń obrazu. Należą do nich:

• Wyrównanie (skrót Q),

• Przesunięcie (skrót M),

• Obrót(skrót Shift + R),

• Skaluj (skrót Shift + S),

• Nachylenie (skrót Shift + H),

• Perspektywa (skrót Shift + P),

• Przekształcenie 3D (skrót Shift + W),

• Uniwersalne przekształcenie (skrót Shift + T),

• Przekształcenie za pomocą uchwytów (skrót Shift + L),

• Odbicie (skrót Shift + F),

• Przekształcenie za pomocą klatki (skrót Shift + G),

• Odkształcenie (skrót W).

Pobierz plik, aby odtworzyć procesy omówione w materiale

21

Opcje wspólne dla większości narzędzi

Każde z narzędzi przekształcania obrazu oferuje podobny zestaw opcji oraz widok szaro‑białych linii wokół obiektu, przy aktywacji narzędzia. Linie te pozwalają na edycję ręczną.

Po uruchomieniu danego narzędzia uaktywni się karta Opcje narzędzia.

1

Obrót

Opcja Obrót pozwala nam na obracanie obiektu i może dotyczyć całego obrazu lub np. tylko wybranej warstwy. Zobaczmy, jak działa to w praktyce.

Uruchamiamy funkcję Obrót przez skorzystanie z menu, w którym wybieramy Warstwa | Przekształcenie, a następnie wybieramy jedną ze zdefiniowanych wartości (jak np. Odbij poziomo, czy Obróć o 180 (stopni) albo Dowolny obrót, co aktywuje narzędzie z lewego przybornika, które można też wybrać bezpośrednio lub za pomocą skrótu Shift + R.

R1LHFSB9MRAL5

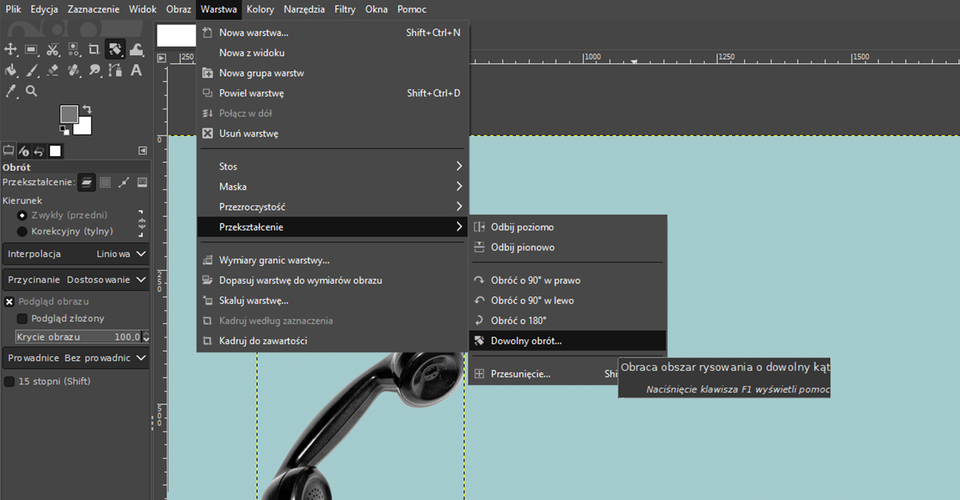

Ilustracja przedstawia zbliżenie na panel opcji narzędzia Obrót. Z menu wybrano zakładkę: Warstwa. Po jej rozwinięciu zaznaczono opcję: Przekształcenie, a następnie Dowolny obrót. Tu informacja: Obraca obszar rysowania o dowolny kąt. Naciśnięcie klawisza F1 wyświetli pomoc. W obszarze roboczym na niebieskim tle znajduje się czarna słuchawka telefonu stacjonarnego.

Opcja 15 stopni powoduje, że każdy obrót ręczny będzie wielokrotnością tej wartości. Na zdjęciu nie widać co prawda manipulatorów, lecz jeśli chwycimy warstwę za dowolny narożnik, możemy ją bez problemu obrócić, a wartość kąta, jaką uzyskamy, będzie pojawiała się w okienku obrotu.

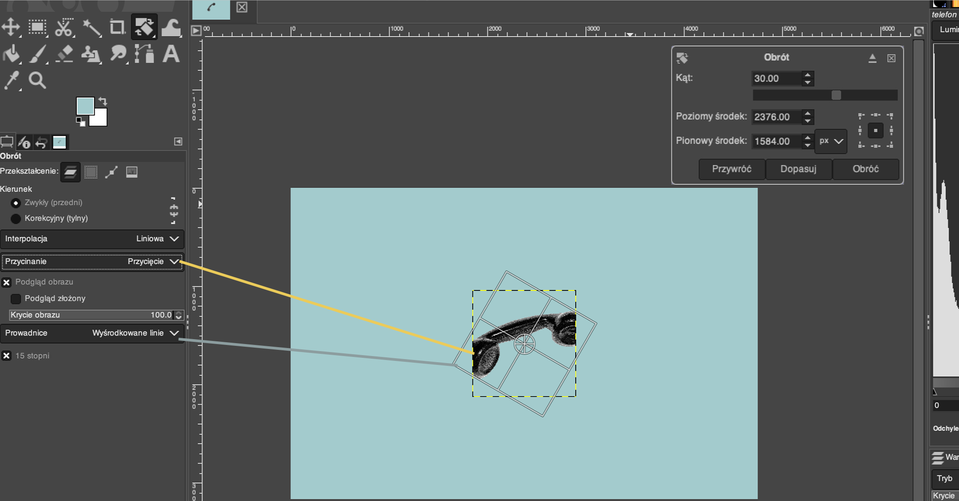

R1SAMUK6R8FK8

Ilustracja przedstawia okno programu. Włączona jest opcja Przycinanie. Jest również włączona opcja Prowadnice, Wyśrodkowane linie. W obszarze roboczym na niebieskim tle jest czarna słuchawka telefonu stacjonarnego. Włączenie opcji Przycięcia powoduje pojawienie się kwadratu wokół słuchawki. Drugi kwadrat pojawia się po uruchomieniu opcji Wyśrodkowane linie. Kwadrat ma szare linie z zaznaczonym centralnym punktem. Kwadrat jest zlokalizowany pod pewnym kątem względem słuchawki. Słuchawka po lewej i prawej stronie jest przycięta.

Korzystając z opcji Dowolny obrót, możemy wpisać wartość w oknie dialogowym lub kliknąć na obiekt, następnie obracać go ręcznie, a zmiany zatwierdzić przyciskiem Obróć. Zwróćmy uwagę, że tuż nad tym przyciskiem możemy zmienić punkt, względem którego będzie wykonywany obrót. Przy zdjęciach zwykle zostawiamy środek obiektu, ale przy innych elementach może się okazać, że np. prawy lub lewy dolny narożnik sprawdzi się o wiele lepiej. Taki obrót zmieni rozmiar obszaru roboczego, a puste przestrzenie nie zostaną wypełnione. 2

Skalowanie

Skalowanie jest używane do zmiany rozmiaru warstwy, zaznaczenia, ścieżki lub obrazu. Możemy je uruchomić poprzez Warstwa | Skaluj warstwę, a następnie zmienić wartości w wyskakującym oknie.  Możemy też wybrać je bezpośrednio z przybornika po lewej stronie (narzędzie Skalowanie) lub za pomącą skrótu Shift + S.

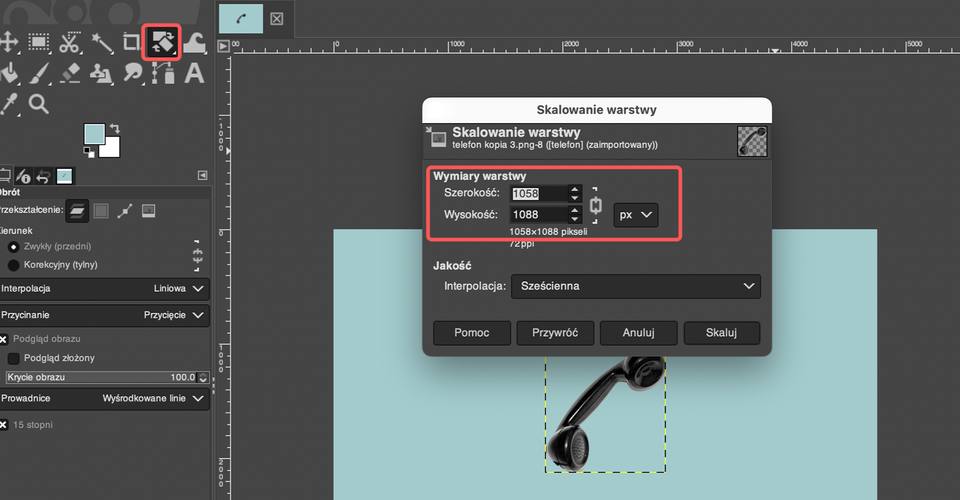

R1X5NM79PP9UQ

Ilustracja przedstawia okno programu. Wyróżniono ikonę obrotu. Na tle obszaru roboczego wyświetlone jest okno o nazwie: Skalowanie warstwy. Tam wyróżniono Wymiary warstwy: szerokość 1058, Wysokość 1088 pikseli. W obszarze roboczym jest niebieskie tło wraz z czarną słuchawką. Słuchawka znajduje się w kwadratowej ramce.

Poza wcześniej opisanymi ogólnymi opcjami mamy tu do dyspozycji dodatkowo Stałe proporcje, które możemy zaznaczyć ręcznie lub wcisnąć klawisz Shift. Opcja ta zapobiega zniekształceniu obiektu podczas edycji.

ROHPHNUX5O59X

Ilustracja przedstawia okno programu. Po lewej stronie jest panel dotyczący skalowania. W obszarze roboczym są dwie słuchawki telefonu stacjonarnego. Jedna jest nieco wydłużona, znajduje się w ramce. Do słuchawki telefonicznej prowadzi linia od opcji skalowania Stałe proporcje.

Opcja Wokół środka pozwala na skalowanie obiektu od jego centrum.

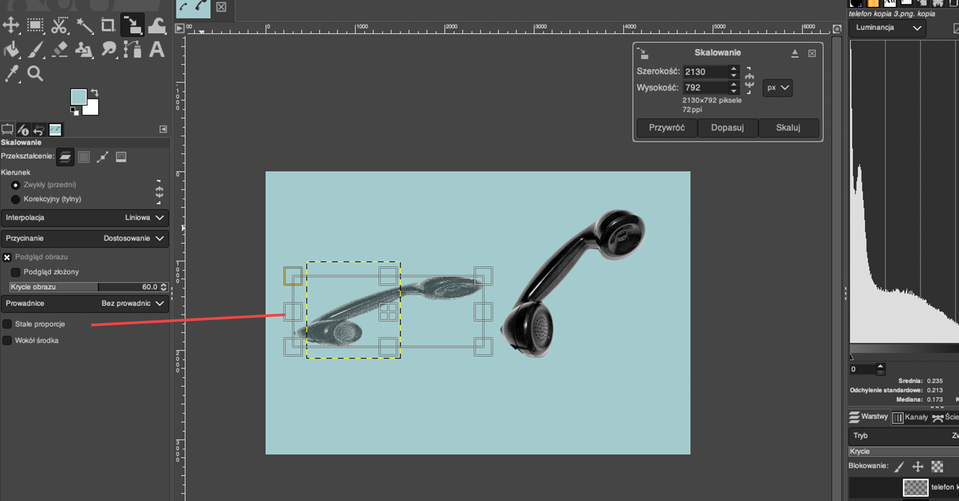

RN91V9H86MFUR

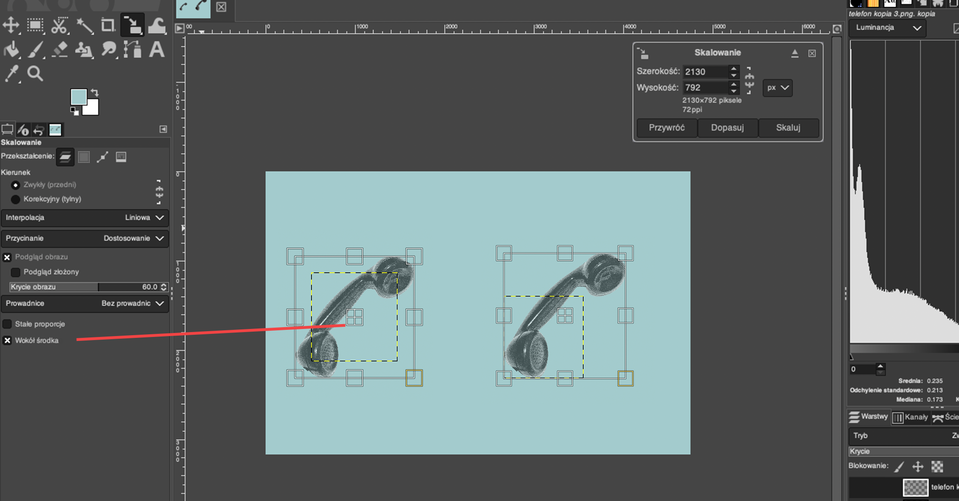

Ilustracja przedstawia okno programu. Po lewej stronie jest panel dotyczący skalowania. W obszarze roboczym są dwie słuchawki telefonu stacjonarnego w ramkach. Słuchawki są szare. Do jeden ze słuchawek poprowadzono czerwoną linię od opcji Wokół środka. W centrum kwadratów są małe kwadraty. Po prawej stronie ilustracji jest okno Skalowanie. Wpisano: szerokość 2130, wysokość 792 pikseli.

3

Nachylenie

Narzędzie Nachylenie aktywujemy skrótem klawiszowym Shift + H lub wybierając je z przybornika po lewej stronie. Abyśmy mogli przekształcić wybraną warstwę, musi ona być aktywna. W przypadku wielu warstw na karcie Opcje narzędzia zaznaczamy Obraz i dopiero pochylamy obiekty. Musimy przy tym pamiętać, że w takim przypadku zmodyfikowane zostaną także te obiekty, które znajdują się na warstwach ukrytych.

Zmiany wprowadzamy ręcznie, chwytając za jeden z boków i pochylając obiekt lub wpisując w oknie dialogowym kąt nachylenia. Nie ma tutaj dodatkowych opcji, oprócz tych wcześniej opisanych.

R1B4BFNEKDCBK

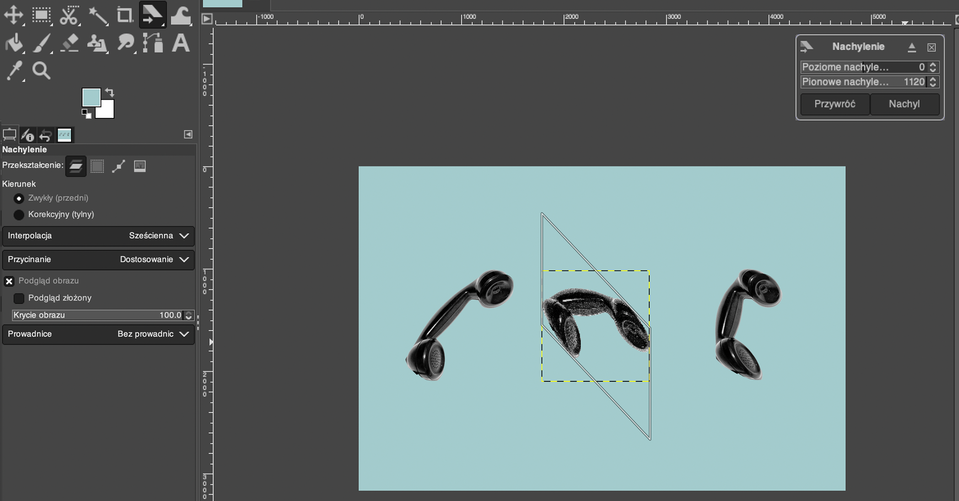

Ilustracja przedstawia okno programu. W obszarze roboczym są trzy słuchawki telefonu jedna obok drugiej. Pierwsza słuchawka ma pozycję wyjściową, środkowa i słuchawka po prawej stronie są nieco ściśnięte, pochylone w innych kierunkach względem słuchawki wyjściowej. Nad obszarem roboczym po prawej stronie jest okno dotyczące nachylenia. Zaznaczono: Poziome nachylenie zero, Pionowe nachylenie 1120.

10

Odbicie

Narzędzie Odbicie pozwala jednym kliknięciem na obiekt odbić go wzdłuż osi w kierunku poziomym lub pionowym.

RUZ3KUR2EJGF3

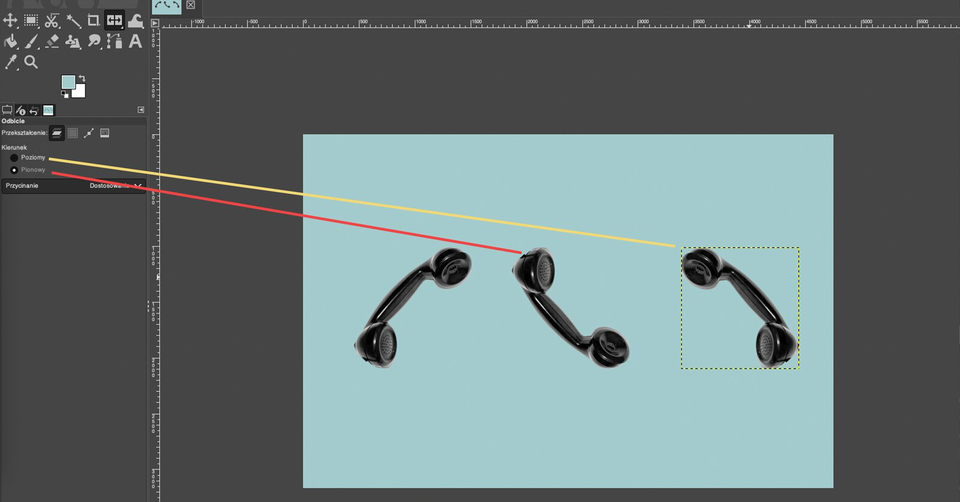

Ilustracja przedstawia okno programu. Panel po lewej stronie dotyczy odbicia. W obszarze roboczym na niebieskim tle są trzy czarne słuchawki telefoniczne. Każda ma inną pozycję. Słuchawka z lewej strony to oryginalny plik, środkowa słuchawka ma kierunek pionowy, słuchawka po prawej stronie ma orientację poziomą.

Perspektywa

Narzędzie Perspektywa pozwala na zmianę perspektywy aktywnej warstwy, zaznaczenia, ścieżki czy całego obrazu. Kliknięcie w polu roboczym spowoduje pojawienie się prostokątnej ramki lub siatki wokół zaznaczenia (lub wokół całego obrazu, jeśli nie ma zaznaczenia) z uchwytami w rogach. Manipulując nimi lub przesuwając punkt w centrum, można zmienić perspektywę.

Z dodatkowych dostępnych opcji mamy Ograniczenie uchwytów, które ogranicza ruch rogów szarych prowadnic wzdłuż krawędzi i przekątnej, oraz Wokół środka, które blokuje punkt środkowy przekształcenia.

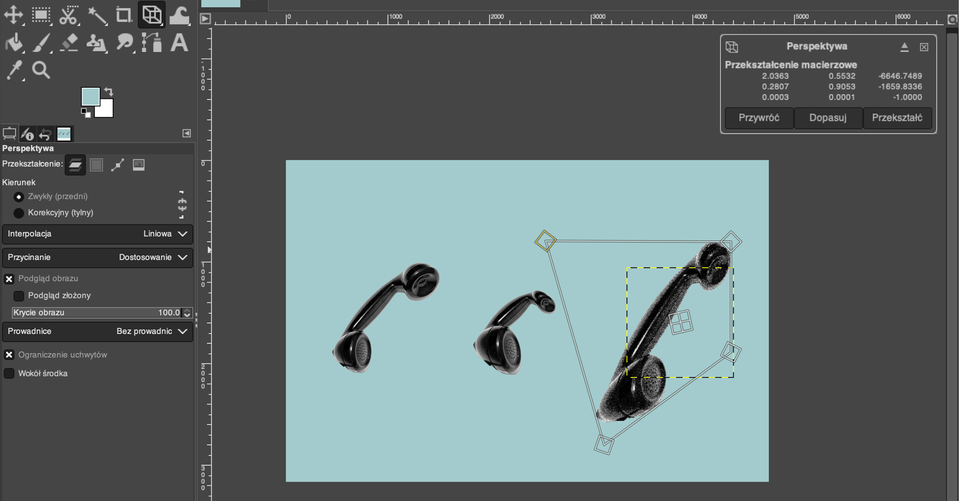

R179KOFB6L6L2

Ilustracja przedstawia okno programu. W obszarze roboczym są trzy słuchawki telefoniczne ukazane z innej perspektywy, z lewej strony jest obraz oryginalny. Dwie kolejne słuchawki są w różnych pozycjach. Panel po lewej stronie okna dotyczy Perspektywy.

5

Przekształcenie 3D

Korzystając z opcji Przekształcenie 3D możemy obracać zaznaczony obiekt w przestrzeni trójwymiarowej. W tym celu należy kliknąć i przytrzymać lewy przycisk myszy podczas przeciągania kursora na obiekcie.

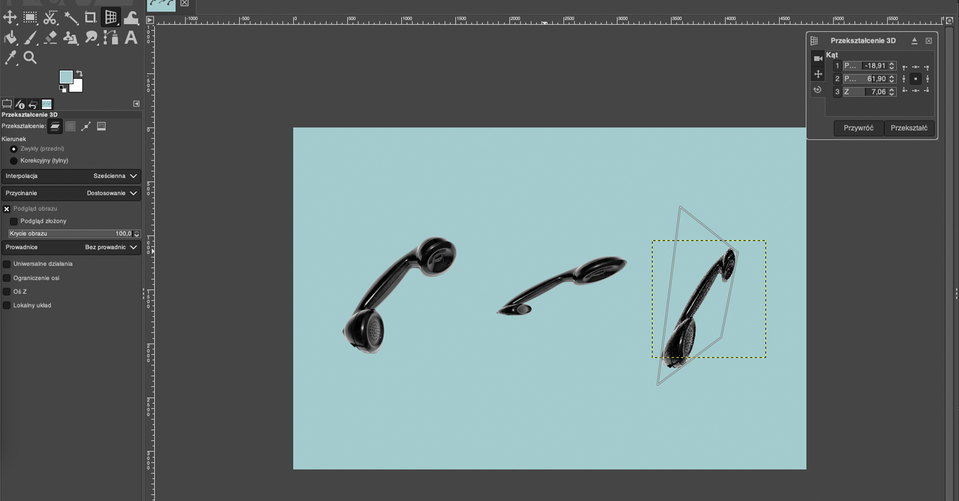

RS47MKTFQRKJ1

Ilustracja przedstawia okno programu. Panel po lewej stronie dotyczy Przekształcenia 3D. W małym oknie dotyczącym Przekształcenia 3D podano różne kąty. W obszarze roboczym są trzy słuchawki telefoniczne. Słuchawka po lewej stronie to obraz oryginalny. Pozostałe dwie słuchawki są nieco zniekształcone.

6

Przekształcenie za pomocą uchwytów

Korzystając z opcji Przekształcenie za pomocą uchwytów modyfikujemy obraz za pomocą pinezek, które sami umieszczamy na obrazie. Jest to opcja, którą warto przetestować i sprawdzić, jakie efekty można uzyskać.

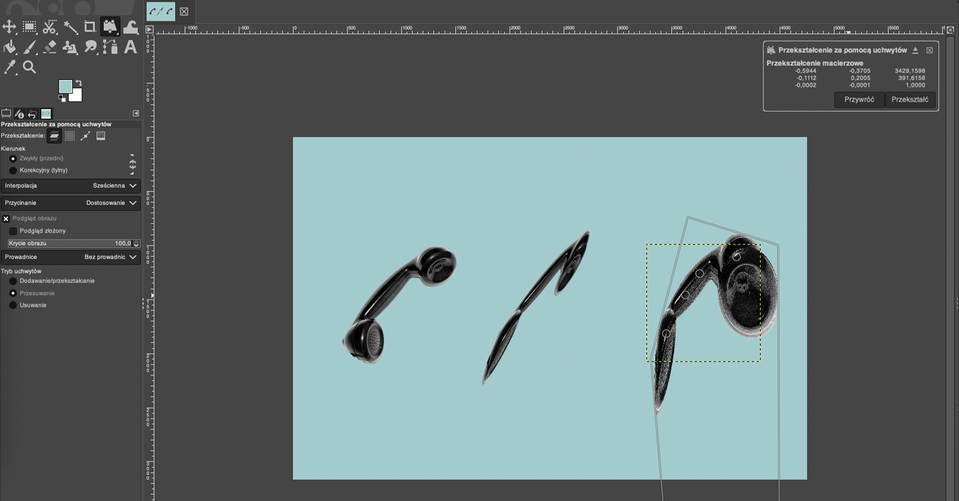

RPB8NUO6RQZ72

Ilustracja przedstawia okno programu. Panel po lewej stronie dotyczy przekształceń za pomocą uchwytów. W obszarze roboczym są trzy słuchawki. Słuchawka z lewej to obraz oryginalny, kolejne dwie są podobnie pochylone, nieco zniekształcone. W prawym rogu ilustracji jest okno dotyczące Przekształcenia za pomocą uchwytów. Jest tam przekształcenie macierzowe. Wpisano dane liczbowe.

7

Uniwersalne przekształcenie

Jak sama nazwa wskazuje, program daje nam narzędzie, które zawiera większość wymienionych wyżej opcji. Wokół grafiki pojawia się wiele uchwytów, które pozwalają na dowolne transformacje. Możemy dany obiekt powiększać, pomniejszać, obracać, nachylać i zmieniać jego perspektywę.

RK93E15CGCDVC

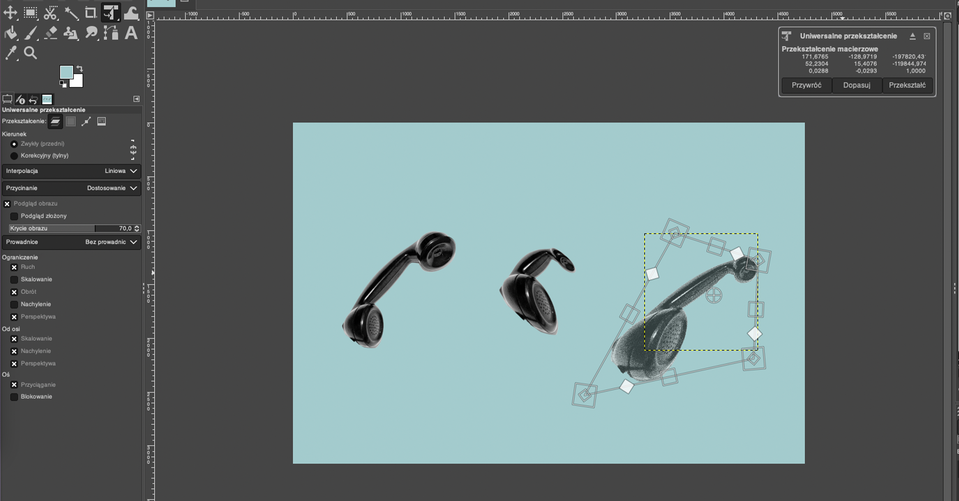

Ilustracja przedstawia okno programu. Panel po lewej stronie dotyczy Uniwersalnego przekształcenia. W obszarze roboczym są trzy słuchawki. Słuchawka z lewej to obraz oryginalny, kolejne dwie są pochylone, nieco zniekształcone - jedna jest skrócona, kolejna wydłużona. W prawym rogu ilustracji jest okno dotyczące Uniwersalnego przekształcenia. Jest tam przekształcenie macierzowe. Wpisano dane liczbowe.

8

Obiekt przekształceń

Znacznie częściej wykonuje się obrót pojedynczych warstw, ścieżek czy zaznaczeń, niż całego obrazu. W takim wypadku należy zwrócić uwagę na to, co mamy aktualnie zaznaczone. Jeżeli na warstwie znajduje się maska, musimy się upewnić, że zaznaczyliśmy warstwę, a nie maskę. W przeciwnym razie warstwa pozostanie nienaruszona, natomiast maska zostanie obrócona lub odbita.

Aby edytować kilka warstw jednocześnie, zaznaczamy przy nich ikonę łańcucha. Dzięki temu każda transformacja będzie wpływać na warstwy z aktywnym łańcuchem. Bez włączenia tej opcji działamy tylko na warstwie aktywnej (tej, na którą kliknęliśmy).

RTVFATJXM7GGJ

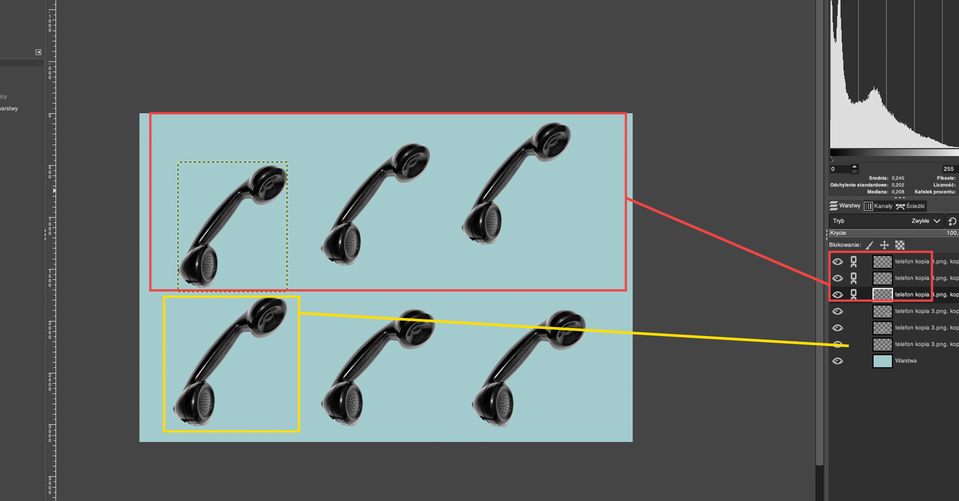

Ilustracja przedstawia okno programu. W obszarze roboczym na niebieskim tle jest sześć czarnych słuchawek, po trzy w dwóch rzędach. Słuchawki są w podobnej pozycji. W górnym rzędzie wszystkie słuchawki otoczone są czerwoną ramką, prowadzi od nich linia do panelu po prawej stronie okna. Obok ikon oczu są trzy prostokąty z drobnymi szarymi kwadratami. Obok napisy: telefon kopia 3. W drugim rzędzie zaznaczono tylko pierwszy telefon po lewej stronie. Linia prowadzi do ikony oka, obok którego jest prostokąt z szarymi kwadratami. Obok napis: telefon kopia 3.

Podczas edycji warstw z aktywną ikoną łańcucha zmiany są widoczne tylko na jednej warstwie, dopiero po zatwierdzeniu klawiszem Enter program nanosi zmiany na wszystkie pozostałe warstwy złączone łańcuchem.

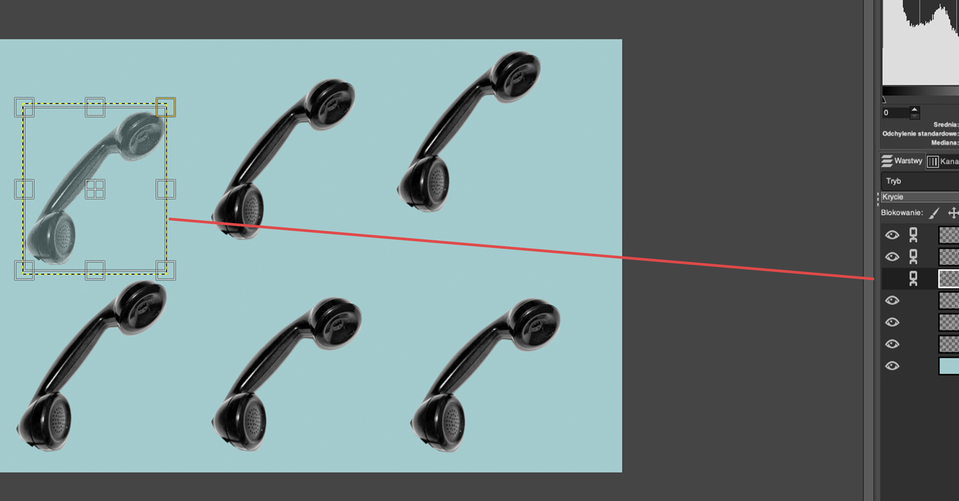

R1PPO4F6K6OUQ

Ilustracja przedstawia okno programu. W obszarze roboczym na niebieskim tle jest sześć czarnych słuchawek, po trzy w dwóch rzędach. Słuchawki są w podobnej pozycji. W górnym rzędzie pierwsza słuchawka, znajdująca się od lewej strony, jest otoczona ramką z punktami kontrolnymi. Od ramki prowadzi linia do panelu po prawej stronie okna i ikony łańcuszka, obok której jest prostokąt wypełniony szarymi kwadratami.
