Modele 3D
Poniżej umieszczono modele 3D przedstawiające budowę cząsteczek aldehydów i ketonów. Odpowiednimi kolorami zaznaczono poszczególne atomy lub grupy funkcyjne. Czym różnią się przedstawione cząsteczki?
Zapoznaj się z opisami modeli 3D przedstawiającymi budowę cząsteczek aldehydów i ketonów. Czym różnią się przedstawione cząsteczki?
Galeria modeli 3D przedstawia pięć modeli.

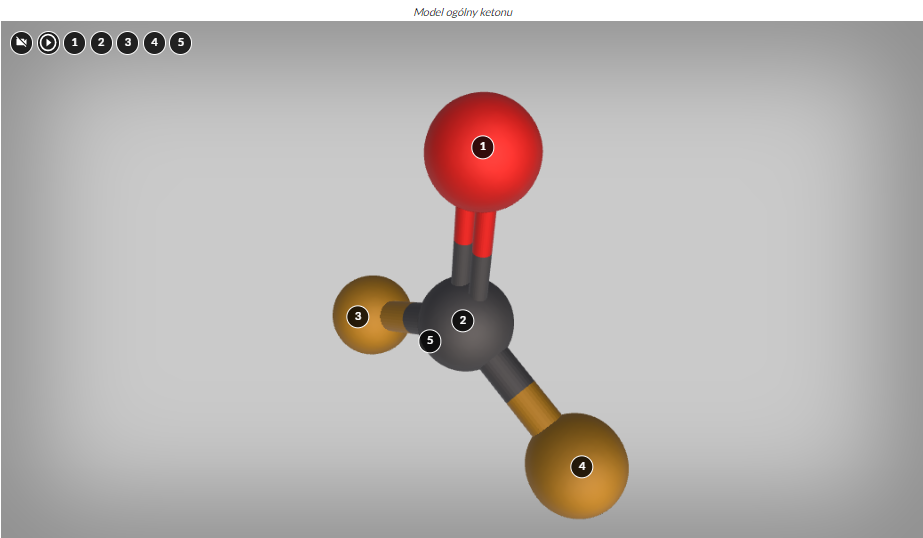

1. Model ogólny ketonu. Ciemnoszara kulka, symbolizująca atom węgla, jest połączona wiązaniami pojedynczymi z dwoma pomarańczowymi kulkami, symbolizującymi resztę alkilową, arylową lub atom wodoru. Centralny atom węgla połączony jest jeszcze wiązaniem podwójnym z atomem tlenu, przedstawionym jako czerwona kulka.
2. Grupa ketonowa. Model z zaznaczoną grupą ketonową to powielony poprzedni model, czyli model ogólny ketonu. Grupa ketonowa wyróżniona jest za pomocą jasnozielonej powłoki otaczającej atom węgla, czyli ciemnoszarą kulkę, który jest połączony wiązaniem podwójnym z atomem tlenu, czyli czerwoną kulką.
3. Przykładowy keton alifatyczny. Atomy węgla oznaczono za pomocą ciemnoszarych kulek, atom tlenu jako czerwona kulka, atomy wodoru jako małe jasnoszare kulki. Model składa się z łańcucha węglowodorowego, który na środku zawiera grupę ketonową. Budowa modelu jest następująca. Centralny atom węgla, połączony wiązaniem podwójnym z atomem tlenu, posiada jeszcze dwa pojedyncze wiązania, z obu stron, do atomów węgla, które połączone są wiązaniami pojedynczymi z dwoma atomami wodoru, a te atomy węgla połączone są jeszcze wiązaniem pojedyncznym z końcowym atomem węgla, połączonym wiązaniami pojedyncznymi z trzema atomami wodoru.
4. Przykładowy keton aromatyczny. Atomy węgla oznaczono za pomocą ciemnoszarych kulek, atom tlenu jako czerwona kulka, atomy wodoru jako małe jasnoszare kulki. Model składa się z dwóch pierścieni benzenowych, czyli pierścieni aromatycznych złożonych z sześciu atomów węgla, które mają jeszcze po jednym wiązaniu pojedyncznym z atomem wodoru na zewnątrz pierścienia. Jeden z atomów węgla w każdym z dwóch pierścieni zamiast łączyć się z atomem wodoru, łączy się wiązaniem pojedynczym z centralnym atomem węgla, który łączy oba pierścienie. Ten atom węgla połączony jest jeszcze wiązaniem podwójnym z atomem tlenu.
6. Model ogólny aldehydu. Ciemnoszara kulka, symbolizująca atom węgla, jest połączona jednym wiązaniem pojedynczym z pomarańczową kulką, symbolizującą resztę alkilową, arylową lub atom wodoru, a drugim wiązaniem pojedynczym z małą jasnoszarą kulką, symbolizującą atom wodoru. Centralny atom węgla połączony jest jeszcze wiązaniem podwójnym z atomem tlenu, przedstawionym jako czerwona kulka.
7. Grupa aldehydowa. Model z zaznaczoną grupą aldehydową to powielony poprzedni model, czyli model ogólny aldehydu. Grupa aldehydowa wyróżniona jest za pomocą jasnozielonej powłoki otaczającej niemalże cały model, z pominięciem pomarańczowej kulki, czyli reszty alkilowej, arylowej lub atomu wodoru.
8. Przykładowy aldehyd alifatyczny. Atomy węgla oznaczono za pomocą ciemnoszarych kulek, atom tlenu jako czerwona kulka, atomy wodoru jako małe jasnoszare kulki. Model składa się z łańcucha węglowodorowego, który na jednym z końców zawiera grupę aldehydową. Budowa modelu jest następująca. Łańcuch główny stanowią cztery połączone ze sobą za pomocą wiązań pojedynczych atomy węgla. Pierwszy połączony jest dodatkowo wiązaniem podwójnym z tlenem i wiązaniem pojedyncznym z wodorem. Drugi i trzeci atom węgla zawiera po dwa pojedyncze wiązania do atomów wodoru. Ostatni, czwarty atom węgla, połączony jest z trzema atomami wodoru za pomocą wiązań pojedynczych.
9. Przykładowy aldehyd aromatyczny. Atomy węgla oznaczono za pomocą ciemnoszarych kulek, atom tlenu jako czerwona kulka, atomy wodoru jako małe jasnoszare kulki. Model składa się z pierścienia benzenowego, czyli pierścienia aromatycznego złożonego z sześciu atomów węgla, które mają jeszcze po jednym wiązaniu pojedynczym z atomem wodoru na zewnątrz pierścienia. Jeden z atomów węgla w pierścieniu zamiast łączyć się z atomem wodoru, łączy się wiązaniem pojedynczym z innym atomem węgla spoza pierścienia, który to połączony jest jeszcze wiązaniem pojedynczym z atomem wodoru i wiązaniem podwójnym z atomem tlenu.
