Przeczytaj

Na początku przypomnijmy wiadomości dotyczące graniastosłupa prawidłowego czworokątnego.

graniastosłupa prawidłowego czworokątnego

Definicja: graniastosłupa prawidłowego czworokątnego

Graniastosłup prawidłowy czworokątny to taki graniastosłup prostygraniastosłup prostygraniastosłup prosty, który ma w podstawie czworokąt foremny, czyli kwadrat.

Dany jest graniastosłup prawidłowy czworokątny o krawędzi podstawy długości $a$ i krawędzi bocznej długości $h$ .

RQ7RP9130t8tg

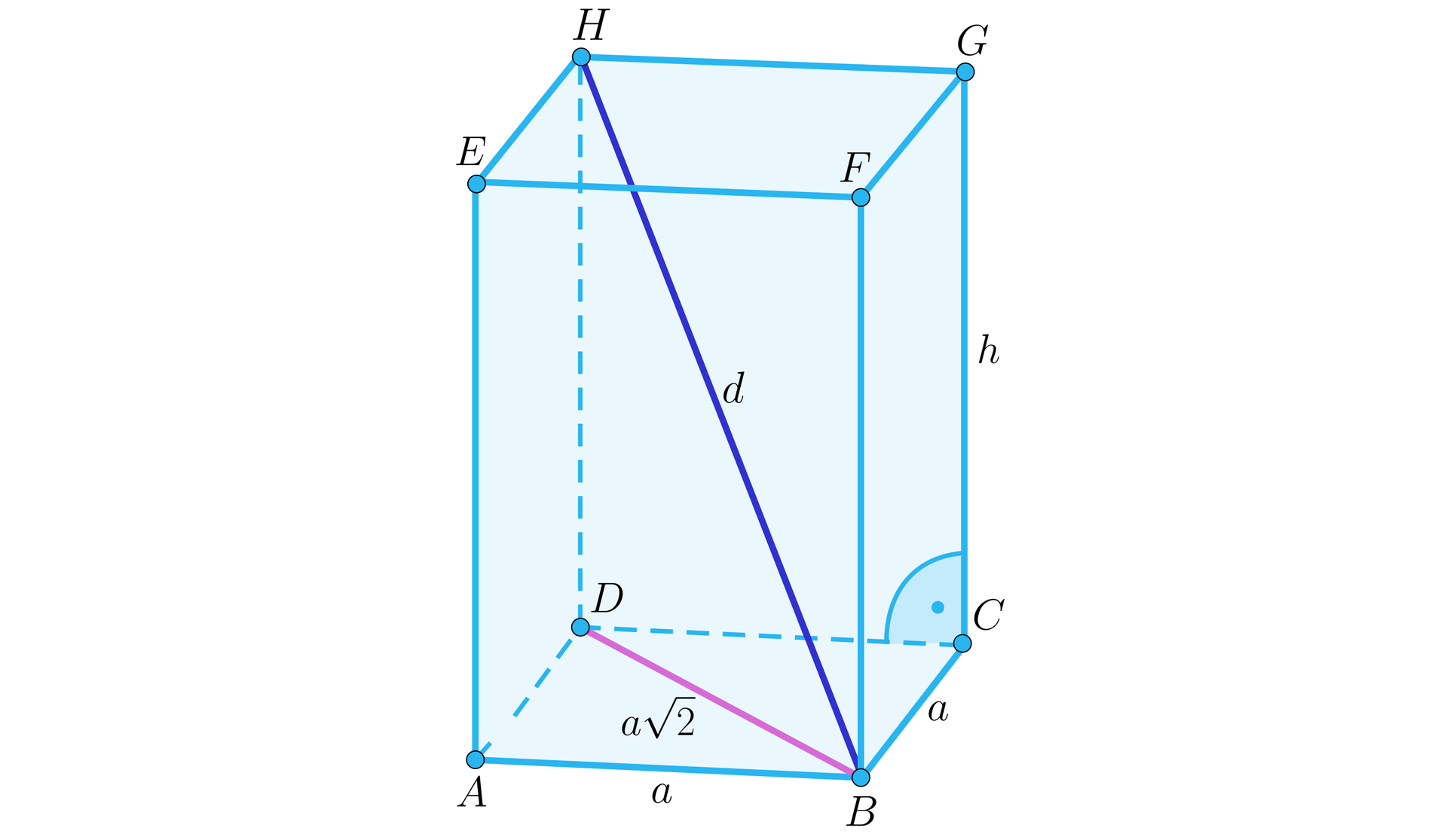

Na ilustracji przedstawiono graniastosłup prawidłowy czworokątny o krawędzi podstawy długości a, krawędzi bocznej długości h, oraz przekątnej długości d. Dolną podstawę graniastosłupa oznaczono wielkimi literami alfabetu od A do D, oraz górną wielkimi literami od E do H. Zaznaczono przekątną HB graniastosłupa, oraz przekątną BD podstawy o długości a2.

Wtedy:

długość przekątnej podstawy $p = a \sqrt{2}$ ,

długość przekątnej graniastosłupa $d = \sqrt{2 a^{2} + h^{2}}$ ,

suma długości wszystkich krawędzi graniastosłupa $S = 8 a + 4 h$ .

kąta pomiędzy prostą a płaszczyzną

Definicja: kąta pomiędzy prostą a płaszczyzną

Jeżeli prosta jest równoległa do płaszczyzny, to przyjmujemy kąt pomiędzy nimi $0 °$ .
Jeżeli prosta jest prostopadła do płaszczyzny, to przyjmujemy kąt pomiędzy nimi $90 °$ .
W pozostałych przypadkach kąt pomiędzy prostą a płaszczyzną to kąt pomiędzy tą prostą a jej rzutem prostokątnymrzut prostokątnyrzutem prostokątnym na daną płaszczyznę. Tę sytuację obrazuje poniższy aplet.

RH0tEc3RH4XRZ

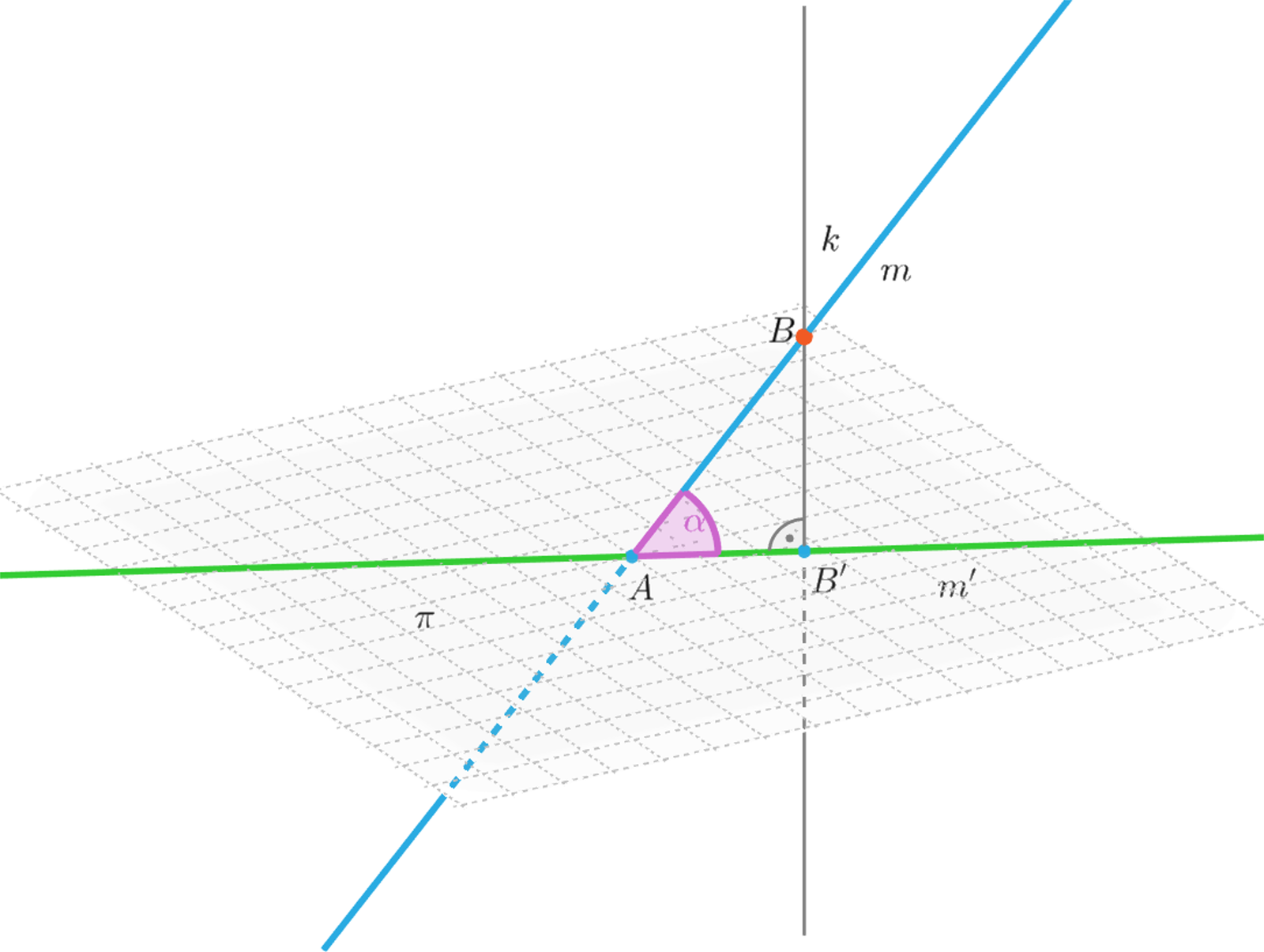

Chcąc wyznaczyć kąt pomiędzy prostą $m$ a płaszczyzną $π$ wyznaczamy rzut prostokątny prostej $m$ na płaszczyznę $π$ . Poniższe kroki możesz uzyskać nawigując strzałkami od kroku $1$ do $5$ .

Wyznaczamy punkt wspólny prostej i płaszczyzny (w aplecie punkt $A$ ).
Z dowolnego wybranego punktu na prostej $m$ (w aplecie punkt $B$ ) prowadzimy prostą $k$ prostopadłą do płaszczyzny $π$ .
Wyznaczamy punkt wspólny prostej $k$ i płaszczyzny $π$ - punkt $B^{'}$ .
Prowadzimy prostą przez punkty $A$ i $B^{'}$ , która leży na płaszczyźnie $π$ (w aplecie to prosta $m^{'}$ ). Jest ona rzutem prostokątnym prostej $m$ na płaszczyznę $π$ .
Kąt pomiędzy prostymi $m$ i $m^{'}$ jest kątem pomiędzy prostą $m$ a płaszczyzną $π$ .

Przyjrzyjmy się kątom pomiędzy prostymi zawierającymi niektóre odcinki w graniastosłupie prawidłowym czworokątnym, a płaszczyznami zawierającymi ściany tej bryły.

Kąt nachylenia przekątnej ściany bocznej do płaszczyzny podstawy

Rzutem prostokątnym przekątnej $B G$ ściany bocznej $B C G F$ graniastosłupa prawidłowego czworokątnego na płaszczyznę podstawy $A B C D$ jest krawędź $B C$ tej podstawy. Kąt nachylenia przekątnej ściany do płaszczyzny podstawy będzie zatem kątem pomiędzy przekątną ściany a krawędzią podstawy. Zauważmy, że w graniastosłupie prawidłowym czworokątnym wszystkie ściany są takimi samymi prostokątami, a więc kąt nachylenia przekątnej każdej ściany bocznej do płaszczyzny podstawy będzie taki sam.

RO36c1JP2IrRo

W zależności od długości krawędzi podstawy $a$ oraz krawędzi bocznej $h$ tego graniastosłupa możemy zapisać następujące zależności trygonometryczne:

\sin α = \frac{h}{|B G|}

\cos α = \frac{a}{|B G|}

tg α = \frac{h}{a}

Przykład 1

Kąt nachylenia przekątnej ściany bocznej do płaszczyzny podstawy w graniastosłupie prawidłowym czworokątnym wynosi $60 °$ , a długość krawędzi bocznej jest równa $6$ . Obliczymy długość przekątnej podstawy tego graniastosłupa.

Rozwiązanie

Przez $a$ oznaczmy długość krawędzi podstawy graniastosłupa. Wtedy:

$tg 60^{\circ} = \frac{6}{a}$

$\sqrt{3} = \frac{6}{a}$

$a = \frac{6}{\sqrt{3}} = 2 \sqrt{3}$

Długość przekątnej podstawy tego graniastosłupa jest równa $2 \sqrt{3} \cdot \sqrt{2} = 2 \sqrt{6}$ .

Kąt nachylenia przekątnej podstawy do płaszczyzny ściany bocznej

Rzutem prostokątnym przekątnej $B D$ podstawy $A B C D$ na płaszczyznę ściany bocznej $A D H E$ jest krawędź $A D$ tej podstawy. Kąt nachylenia przekątnej podstawy do płaszczyzny ściany bocznej będzie zatem kątem pomiędzy przekątną $B D$ podstawy a krawędzią $A D$ podstawy. W graniastosłupie prawidłowym czworokątnym podstawą jest kwadrat, a więc jest to kąt $α = 45 °$ .

R1BzEiZYy2zbB

Kąt nachylenia przekątnej graniastosłupa do płaszczyzny podstawy

Rzutem prostokątnym przekątnej $C E$ graniastosłupa prawidłowego czworokątnego na płaszczyznę podstawy $A B C D$ jest przekątna $A C$ tej podstawy. Kąt nachylenia przekątnej graniastosłupa do płaszczyzy podstawy będzie zatem kątem pomiędzy przekątną graniastosłupa a przekątną podstawy.

RfBbnIvRWhdu0

W zależności od długości krawędzi podstawy $a$ , krawędzi bocznej $h$ oraz długości przekątnej graniastosłupa $d = \sqrt{2 a^{2} + h^{2}}$ możemy zapisać następujące zależności trygonometryczne:

\sin α = \frac{h}{d}

\cos α = \frac{a \sqrt{2}}{d}

tg α = \frac{h}{a \sqrt{2}}

Przykład 2

Suma długości wszystkich krawędzi w graniastosłupie prawidłowym czworokątnym jest równa $40$ , a tangens kąta nachylenia przekątnej graniastosłupa do płaszczyzny podstawy wynosi $\frac{2 \sqrt{2}}{3}$ . Wyznaczymy długość krawędzi podstawy tego graniastosłupa.

Rozwiązanie

Przez $a$ oznaczmy długość krawędzi podstawy graniastosłupa, a przez $h$ długość krawędzi bocznej.

Wtedy z informacji sumie długości krawędzi otrzymujemy:

$8 a + 4 h = 40$

Jednocześnie z informacji o tangensie kąta nachylenia przekątnej graniastosłupa do płaszczyzny podstawy mamy:

$tg α = \frac{h}{a \sqrt{2}}$

$\frac{2 \sqrt{2}}{3} = \frac{h}{a \sqrt{2}}$

$h = \frac{4}{3} a$ .

Wstawiając tę zależność do wzoru na sumę długości krawędzi otrzymujemy:

$8 a + 4 \cdot \frac{4}{3} a = 40$

$\frac{40}{3} a = 40$

$a = 3$ .

Długość krawędzi podstawy tego graniastosłupa wynosi $3$ .

Kąt nachylenia przekątnej graniastosłupa do płaszczyzny ściany bocznej

Rzutem prostokątnym przekątnej $C E$ graniastosłupa prawidłowego czworokątnego na płaszczyznę ściany $C G H D$ jest przekątna $C H$ tej ściany. Kąt nachylenia przekątnej graniastosłupa do płaszczyzny ściany będzie zatem kątem pomiędzy przekątną graniastosłupa a przekątną ściany.

R3nTDAcCTjPCv

W zależności od długości krawędzi podstawy $a$ , krawędzi bocznej $h$ oraz przekątnej graniastosłupa $d = \sqrt{2 a^{2} + h^{2}}$ możemy zapisać następujące zależności trygonometryczne:

\sin α = \frac{a}{d}

\cos α = \frac{|C H|}{d}

tg α = \frac{a}{|C H|}

gdzie z tw. Pitagorasatwierdzenie Pitagorasatw. Pitagorasa $|C H| = \sqrt{a^{2} + h^{2}}$ .

Przykład 3

Krawędź podstawy graniastosłupa prawidłowego czworokątnego jest dwa razy dłuższa od krawędzi bocznej. Wyznaczymy sinus kąta nachylenia przekątnej tego graniastosłupa do płaszczyzny ściany bocznej.

Rozwiązanie

Oznaczając przez $a$ długość krawędzi podstawy graniastosłupa, $h$ długość krawędzi bocznej, a $d$ długość przekątnej graniastosłupa, mamy:

$\sin α = \frac{a}{d}$

$a = 2 h$ .

Wyznaczamy długość przekątnej graniastosłupa.

$d = \sqrt{2 a^{2} + h^{2}} = \sqrt{2 \cdot {(2 h)}^{2} + h^{2}} = \sqrt{9 h^{2}} = 3 h$

Odp. Jeżeli przez $α$ oznaczymy kąt nachylenia przekątnej graniastosłupa do płaszczyzny ściany bocznej, to $\sin α = \frac{a}{d} = \frac{2 h}{3 h} = \frac{2}{3}$ .

Inne przykłady kątów nachylenia prostych do ścian graniastosłupa prawidłowego czworokątnego

Proste w graniastosłupie mogą przechodzić przez inne punkty niż wierzchołki, na przykład przez środki krawędzi albo punkty przecięcia przekątnych ściany.

Kąt nachylenia prostej przechodzącej przez wierzchołek $B$ i środek krawędzi $H E$ do płaszczyzny podstawy

R1aYXG8tytCFg

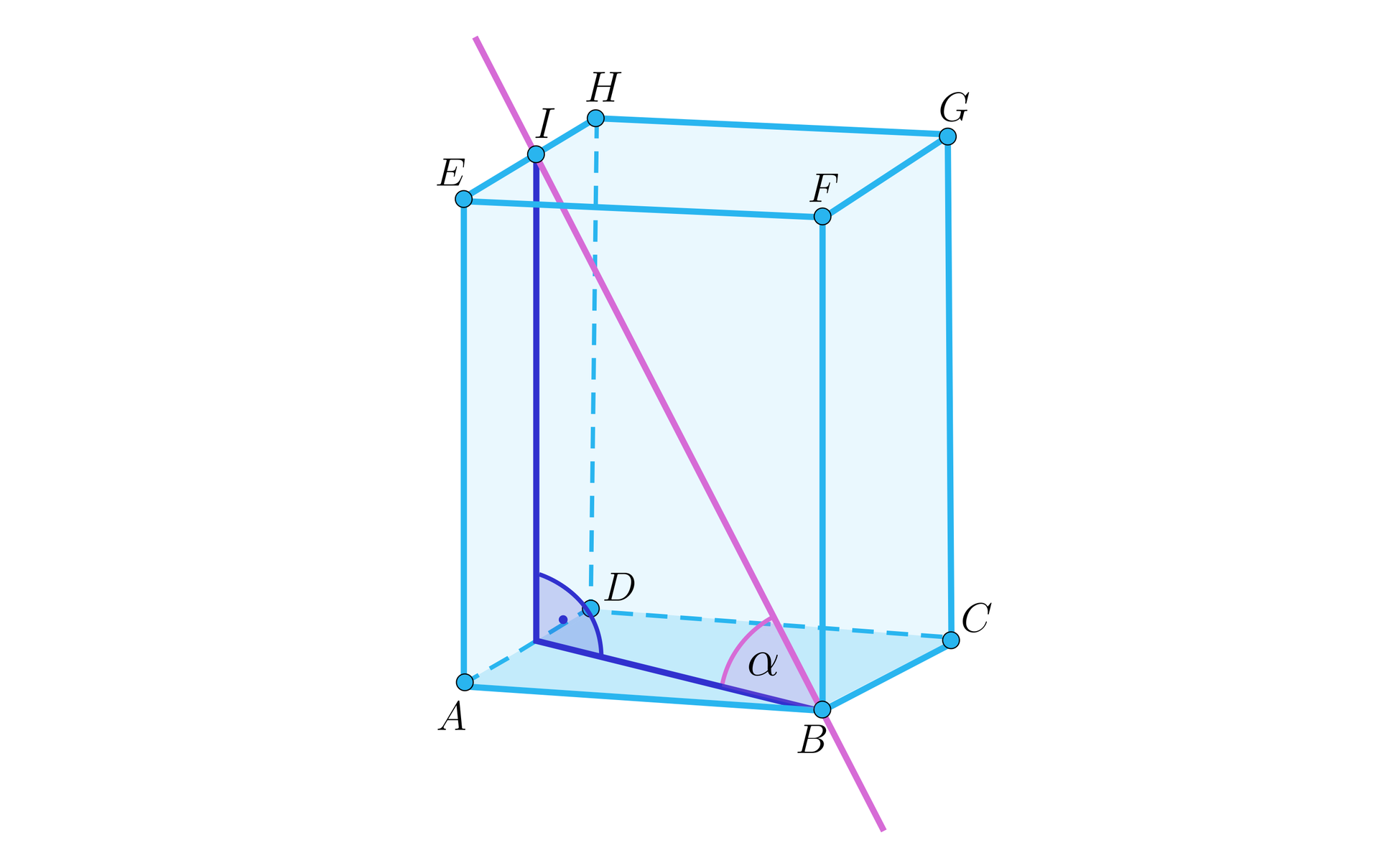

Na ilustracji przedstawiono graniastosłup prawidłowy czworokątny o podstawie dolnej ABCD, oraz górnej EFGH. Odpowiednio nad wierzchołkiem A, znajduje się wierzchołek E, nad wierzchołkiem B wierzchołek F i tak dalej. Punkt I, znajduje się w połowie krawędzi EH i zrzutowano go prostopadle na krawędź AD dolnej podstawy i oznaczono I prim. Poprowadzono prostą przechodzącą przez punkt I oraz B. Zaznaczono kąt alfa między prostą a odcinkiem łączącym wierzchołek B z punktem I prim.

Kąt nachylenia prostej przechodzącej przez wierzchołek $C$ i punkt $K$ przecięcia przekątnych ściany $A D H E$ do płaszczyzny ściany $C G H D$ .

R1antKLhTc8Kx

Słownik

graniastosłup prosty

to graniastosłup, w którym wszystkie krawędzie boczne są prostopadłe do podstaw, a więc wszystkie ściany boczne są prostokątami

rzut prostokątny

to odwzorowanie przestrzeni na daną płaszczyznę, które każdemu punktowi przestrzeni przypisuje punkt na płaszczyźnie, przez który przechodzi prosta prostopadła do płaszczyzny i przechodząca przez dany punkt przestrzeni

twierdzenie Pitagorasa

jeżeli trójkąt jest prostokątny, to suma kwadratów długości przyprostokątnych jest równa kwadratowi długości przeciwprostokątnej
