Kontrola jakości procesów odlewniczych

E‑BOOK

1

Spis treści

Rozpoznawanie wad odlewów, form odlewniczych i rdzeni

2

Klasyfikacja i podział wad odlewów

Klasyfikację i nazwę wad wskazuje norma Polskiego Komitetu Normalizacyjnego PN‑85/H‑83105. Wadą odlewu nazywa się wszystkie odchylenia masy, kształtu, wymiaru, wyglądu zewnętrznego, struktury oraz właściwości fizykochemicznych lub mechanicznych od obowiązujących wymagań.

Norma dzieli wady na cztery grupy w zależności od miejsca ich występowania:

  • grupa 1 — wady kształtu (na powierzchni zewnętrznej odlewu),

  • grupa 2 — wady powierzchni surowej,

  • grupa 3 — przerwy ciągłości,

  • grupa 4 — wady wewnętrzne.

Kolejność grup jest zgodna z kolejnością operacji odbioru odlewu przez dział kontroli technicznej. Najpierw stwierdza się wady kształtu, następnie wady powierzchni surowej i przerwy ciągłości. Wady wewnętrzne wykrywa się w czasie badań nieniszczących i niszczących, głównie jednak w czasie obróbki odlewów skrawaniem.

Tabela 21. Wady kształtu

Grupa 1

Wady kształtu

W101

Uszkodzenie mechaniczne

W102

Niedolew

W103

Guz

W104

Zalewka

W105

Przestawienie

W106

Wypchnięcie

W107

Wypaczenie

Tabela 22. Wady powierzchni surowej

Grupa 2

Wady powierzchni surowej

W201

Chropowatość

W202

Pęcherz zewnętrzny

W203

Kornik

W204

Ospowatość

W205

Nakłucia

W206

Ociągnięcie

W207

Fałda

W208

Strup

W209

Blizna

W210

Rakowatość

W211

Wgniecenie

W212

Zanieczyszczenie

W213

Spalenie

W214

Zatarcie

W215

Nadtopienie

W216

Skóra słonia

W217

Pocenie

W218

Nalot kwiecisty

W219

Wżarcie

W220

Żyłki

W221

Przypalenie

W222

Zaprószenie

W223

Utlenienie

W224

Skorupa

Tabela 23. Przerwy ciągłości

Grupa 3

Przerwy ciągłości

W301

Pęknięcie na gorąco

W302

Pęknięcie na zimno

W303

Naderwanie

W304

Pęknięcie żarzeniowe

W305

Pęknięcie międzykrystaliczne

Tabela 24. Wady wewnętrzne

Grupa 4

Wady wewnętrzne

W401

Pęcherz

W402

Porowatość

W403

Jama skurczowa

W404

Rzadzizna

W405

Zażużlenie

W406

Zapiaszczenie

W407

Zimne krople

W408

Obcy metal

W409

Segregacja

W410

Gruboziarnistość

W411

Zabielenie

W412

Zaszarzenie

W413

Przełom biały

W414

Przełom jasny

W415

Jasna obwódka

W416

Niejednorodność

Typy wad i warunki techniczne, które określają wymagania jakości odlewu, umożliwiają klasyfikację wad pod kątem przydatności odlewu. Podział ten dzielimy na:

  • wady nienaprawialne – dyskwalifikujące odlew,

  • wady naprawialne – mogą zostać usunięte przy pomocy dodatkowych kroków,

  • wady dopuszczalne – nie wymagają naprawdy.

Do pierwszej grupy zaliczamy wady, których nie opłaca się lub nie da naprawić. Wskutek tych wad odlew przeznacza się na złom, ponieważ nie nadaje się on do dalszego użytku. Jest to tak zwany brak odlewniczy.

Powrót do spisu treściPowrót do spisu treści

3

Badania odlewów

Badania nieniszczące odlewów – to zestaw praktycznych metod weryfikacyjnych, które sprawdzają proste i złożone obiekty techniczne, np. blachy i odlewy, pod kątem spełnienia wymagań bezpieczeństwa i jakości. Taki typ badań nie zmienia właściwości i funkcji badanego materiału.

Badania nieniszczące umożliwiają:

  1. Wykrywanie materiałowych, powierzchniowych, podpowierzchniowych i wewnętrznych nieciągłości obiektów. Wykrywaniem nieciągłości materiałowych obiektów zajmuje się defektoskopia.

  2. Ocenę właściwości materiałów, w tym np. pomiar twardości lub selekcję obiektów ze względu na ich twardość, wykrywanie i pomiar naprężeń, określanie wytrzymałości, zmian struktury, zgodności składu chemicznego materiałów obiektów ze składem materiału obiektu wzorcowego, ocena warstw, o odmiennej od materiału obiektu właściwościach.

  3. Określanie wymiarów obiektów i pomiar grubości powłok.

Metody badań najszerzej stosowane na obiektach technicznych:

  • metody powierzchniowe (wykrywające wady na powierzchni):

    • badania wizualne VT,

    • badania magnetyczno proszkowe MT,

    • badania penetracyjne PT,

    • badania prądami wirowymi ET.

  • metody objętościowe (wykrywające wady w objętości):

    • badania ultradźwiękowe UT,

    • badania radiograficzne RT.

Metody badań NDT dedykowane dla półfabrykantów typu ODLEW:

  • POWIERZCHNIA (możliwość weryfikacji wykrytych miejsc po badaniu VT):

    • badania wizualne VT - pierwsza podstawowa metoda wykrywająca wady powierzchniowe,

    • badania penetracyjne PT (staliwo, żeliwo, stopy lekkie),

    • badania magnetyczno proszkowe MT (mat. dia- i paramagnetyczne),

    • badania prądami wirowymi ET (mat. przewodzące prąd elektryczny).

  • OBJĘTOŚĆ:

  • badania ultradźwiękowe UT lub badania radiograficzne RT - w zależności od grubości ścianki; wybór metody wg norm obiektowych lub na podstawie ustaleń dwustronnych

Ogólna charakterystyka badań NDT
1
Tabela 25. Ogólna charakterystyka badań NDT

Metoda badań

Zasada wykrywania nieciągłości

Zastosowania

Ograniczenia

Metoda ultradźwiękowa

Wprowadzanie fal ultradźwiękowych.
Fale są odbijane przez nieciągłości, uginane i rozpraszane na krawędziach nieciągłości

Wykrywanie, w zależności od rodzaju fal, nieciągłości wewnętrznych i powierzchniowych, pomiary grubości, wykrywanie braku przyczepności w połączeniach klejonych, np. braku przyczepności stopów łożyskowych do panewek łożysk, połączenia nitowane, badanie właściwości materiałów, np. pomiar naprężeń własnych

Możliwość wykrywania nieciągłości korzystnie zorientowanych względem wiązki fal.
Czułość badań ograniczona przy chropowatej powierzchni obiektów

Metoda radiologiczna

Wprowadzenie promieniowania Xγ
Otrzymywanie obrazu w postaci cienia; w kierunku rozchodzenia się promieniowania.
Rejestracja na błonachradiograficznych i rejestracja komputerowa - w systemach radiografii czasu rzeczywistego

Wykrywanie nieciągłości wprowadzanych w procesach wytwarzania i podczas eksploatacji obiektów. Badania i diagnostyka złączy spawanych oraz odlewów

Możliwość wykrywania nieciągłości wewnętrznych i powirzchniowych korzystnie zorientowanych względem kierunku rozchodzenia się promieniowania. Czułoś wykrywania nieciągłości ograniczona do nieciągłości ograniczona do nieciągłości o wielkości zwykle ok. 0,5-2%

Badania wizualne

Obserwacja okiem nieuzbrojonym, za pomocą lup oraz urządzeń do zdalnej obserwacji, endoskopów: boroskopów i fiberoskopów

Wykrywanie nieciągłości na dostępnych i niedostępnych powierzchniach

Wykrywanie jedynie nieciągłości powierzchniowych.
Brak możliwości wykrywania nieciągłości zaciśniętych

Metoda penetracyjna

Wnikanie cieczy - penetrantów barwnych i fluororescencyjnych - do nieciągłości. Stosowanie wywoływaczy i ewentualnie emulgatorów

Wykrywanie nieciągłości powierzchniowych

Wykrywanie tylko nieciągłości powierzchniowych otwartych.
Powierzchnia obiektów nie może być zbyt chropowata

Metoda prądów wirowych

Indukowanie prądów wirowych pod wpływem zmiennego pola elektromagnetycznego. Pomiar składowych impedancji lub napięcia zespolonego

Zautomatyzowanie badania półproduktów i produktów gotowych - podczas procesów wytwarzania, diagnostyka ręczna i zautomatyzowana w procesach eksploatacji

Brak możliwości zastosowania do materiałów nieprzewodzących prądu elektycznego

Metoda magnetyczna

Magnesowanie obiektów stałych przemiennym lub impulsowym polem magnetycznym.
Wykrywanie strumienia rozproszenia magnetycznego: proszki magnetyczne i przetworniki indukcyjnościowe

Wykrywanie nieciągłości powierzchniowych i podpowierzchniowych w obiektach z materiałów ferromagnetycznych

Brak możliwości zastosowania do badania metali nie ferromagnetycznych i niemetali

1
Tabela 26. Ogólna charakterystyka badań NDT

Metoda badań

Zalety

Materiały badane

Rodzaje wykrywanych nieciągłości

Możliwość wykrywania nieciągłości korzystnie zorientowanych względem wiązki fal.
Czułość badań ograniczona przy chropowatej powierzchni obiektów

Możliwość wykrywania niaciągłości o średnicy porównywalnej lub większej od długości fali.
Możliwość pomiaru grubości obiektów, przy dostępie jednostronnym

Wszystkie metale i ich stopy, niemetale (tworzywa sztuczne, ceramika, szkło, guma, beton)

Wykrywanie nieciągłości płaskich oraz przestrzennych.
Pęknięcia wewnętrzne i powierzchniowe, wtrącenia i pozostałości jamy usadowej, rozwarstwienia w obiektach walcowanych i ciągnionych, pęknięcia odkuwek, nieciągłości odlewów, niezgodności złączy spawanych: pęknięcia, przyklejenia, braki przetopu, wtrącenia, pęcherze itd.

Metoda radiologiczna

Wizualna ocena zobrazowań nieciągłości. Zobrazowania nieciągłości w widoku zgodnym z kierunkiem promieniowania - na radiogramach

Wszystkie metale i ich stopy, niemetale, żywność, wykrywanie obcych obiektów w zapakowanych obiektach, np. prześwietlanie bagażu na lotniskach. Promieniowanie Xγ tym jest silniej tłumione, im większa jest gęstość materiału obiektów

Wykrywanie nieciągłości przestrzennych, pęcherzy, pozostałości jamy skurczowej oraz nieciągłości płąskich, pęknięć skurczowych, wtrąceń, braków przetopu - w złączach spawanych, wykrywanie nieciągłości odlewów, pęcherzy, pęknięć skurczowych. Wykrywanie i ocena zmian grubości obiektów i grubości powłok

Badania wizualne

Prostota i niski koszt prowadzenia badań wizualnych. Możliwość obserwacji powierzchni trudno dostępnych; przy małych średnicach sond endoskopowych

Wszelkie matariały

Wszelkie nieciągłości powierzchniowe, np. pęknięcia i wżery korozyjne, wykrywanie przedmiotów podczas przemytu

Metoda penetracyjna

Prostota i niski koszt prowadzenia badań. Możliwość kontroli w jednej operacji obiektów o skomplikowanym kształcie

Wszystkie metale i ich stopy, niematale

Pęknięcia produkcyjne i pęknięcia ekploatacyjne

Metoda prądów wirowych

Możliwość prowadzenia badań obiektów z dużą prędkością: on‑line i off‑line

Tylko materiały przewodzące prąd elektryczny: metale i ich stopy oraz niektóre kompozyty

Wykrywanie nieciągłości powierzchniowych: pęknięć i nieciągłości podpowierzchniowych (do głębokości kilku milimetrów). Pomiary wymiarów, przewodności elektrycznej itd.

Metoda magnetyczna

Prostota prowadzenia badań metodą magnetyczno‑proszkową. Możliwość prowadzenia badań obiektów o czarnej powierzchni

Stale ferromagentyczne, nikiel, kobalt

Wykrywanie nieciągłości powirzchniowych: pęknięć i nieciągłości podpowierzchniowych, np. pęcherzy, pustek, wtrąceń niemetalicznych (do głębokości kilku milimetrów)

Badania wizualne odlewów VT

Jest to metoda, która bezpośrednio wykrywa i ocenia nieciągłości występujące na powierzchni obiektu. Wykorzystuje się wówczas narząd wzroku lub proste narzędzia – lupa, lusterko. Porównując, można skorzystać ze wzorców porównawczych dotykowo‑wzrokowych.

Stosowane normy VT z obszaru odlewnictwa:

  • EN1370 Ocena stanu powierzchni odlewów.

  • EN 13018 Zasady ogólne prowadzenia badań VT.

  • EN 473/ISO 9712 Kwalifikacja i certyfikacja personelu NDT.

4

Oznaczenie powierzchniowych wad odlewniczych

Wady odlewnicze powierzchniowe:

  • B - wtrącenia powierzchniowe,

  • C - porowatość gazowa,

  • D - fałdy i niespawy,

  • E - strupy,

  • F - pozostałość po podpórkach rdzeniowych,

  • F - pozostałość po podpórkach rdzeniowych,

  • J - spoiny(miejsca naprawiane).

Kontrola jakości powierzchni:

  • A - powierzchnia surowa (metody formierskie),

  • G - powierzchnia po cięciu termicznym,

  • H - powierzchnia po czyszczeniu mechanicznym.

Rodzaj i wielkość wady określa się przy użyciu wzorców wzrokowo‑dotykowych, które są odzwierciedleniem wad odlewniczych i pęknięć.

Stosuje się znormalizowane zestawy wzorców.

  • BNIF N° 359, Bureau de Normalisation des Industries de la Fonderie, 110×160mm, do wszystkich materiałów odlewniczych,

  • SCRATA ASTM A 802 Shorter set, Castings Technology International, Advanced Manufacturing Park, 100×150mm - do staliwa I żeliwa,

  • SCRATA Precision set, Castings Technology International, Advanced Manufacturing Park, 100×150mm - do staliwa I żeliwa, odlewy precyzyjne.

Wzorce SCRATA Shorter Set - wszystkie płytki (wzorce) mają wymiary 150×100mm i są rzeczywistym odwzorowaniem aktualnie spotykanych powierzchni odlewniczych.

Płytek używa się do okreslania kategorii (B, C, D, E, F, J, H, G, A) i klasy jakości lub nasilenia wad na powierzchni, które powstają w czasie procesu odlewania w formach piaskowych. Wzorce pojawiają się w dziewięciu kategoriach, a każda kategoria ma pięć klas jakości.

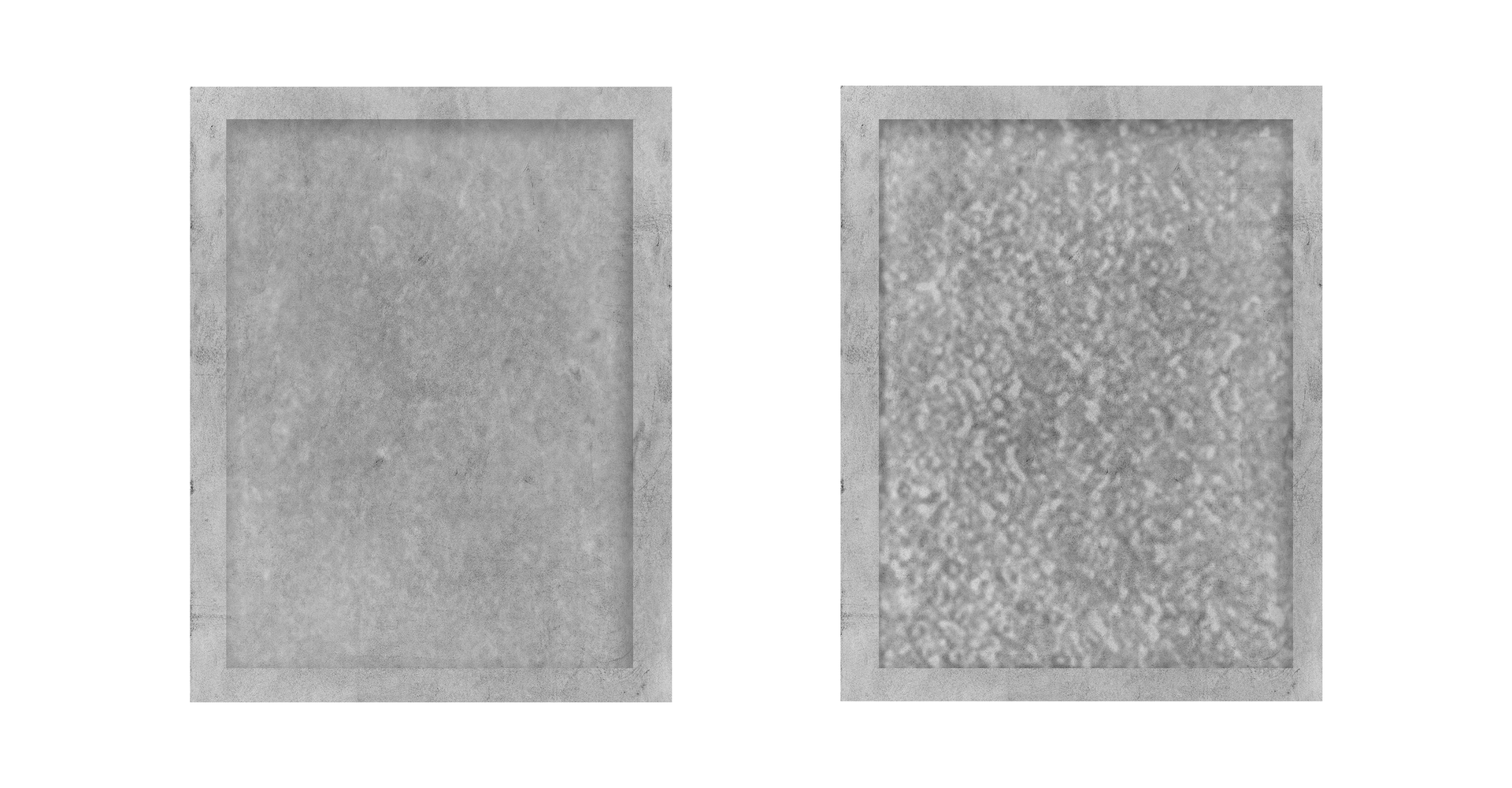

  • A - chropowatość powierzchni - naturalny stan powierzchni odlewu po śrutowaniu

    R2vDmCrUmpsC5
    Chropowatość powierzchni
    Źródło: GroMar Sp. z o.o, licencja: CC BY-SA 3.0.

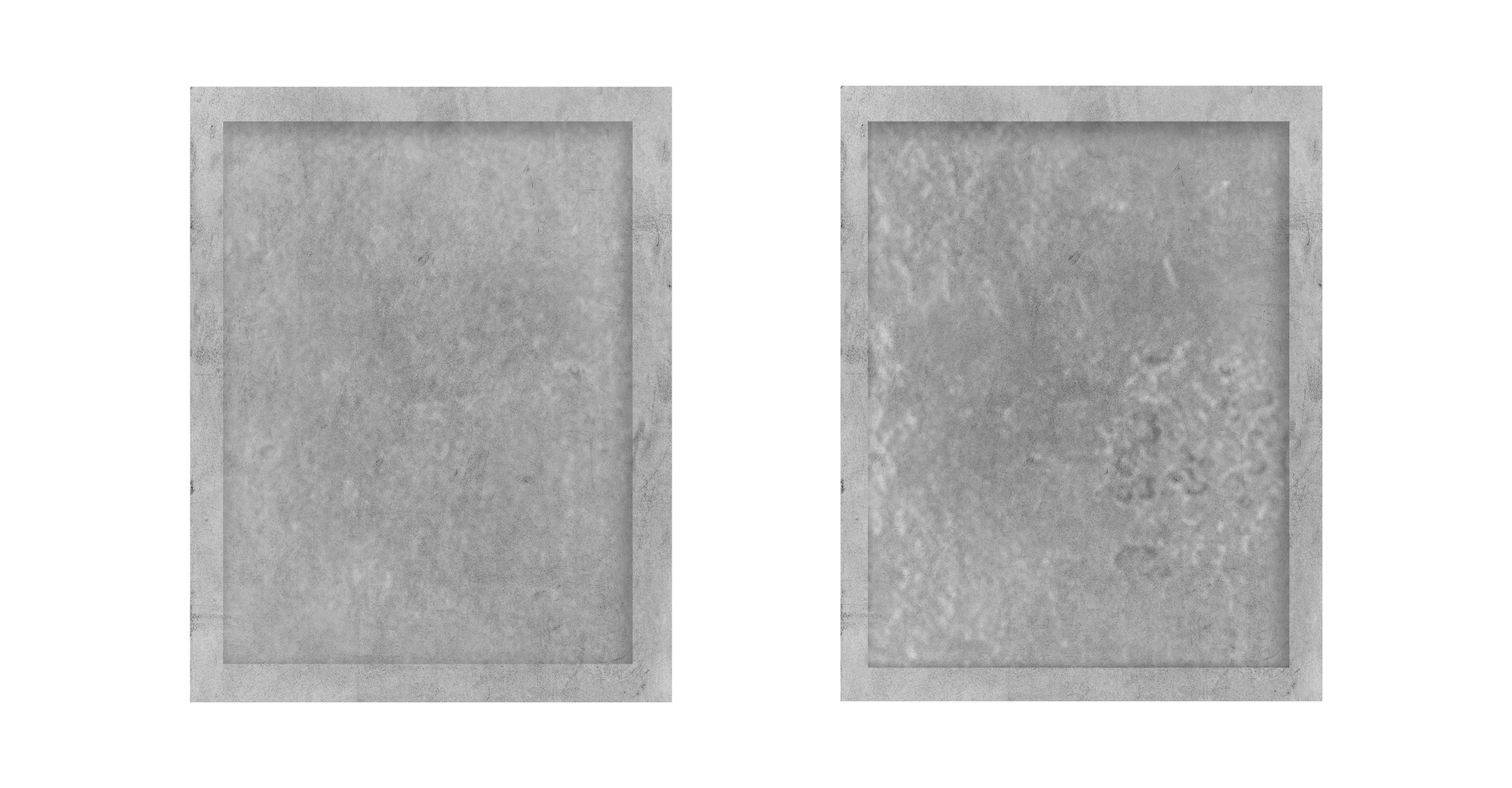

  • B - wtrącenia na powierzchni - materiał niemetaliczny na powierzchni odlewu

    R1AqqT7UeyUI8
    Wtrącenia na powierzchni
    Źródło: GroMar Sp. z o.o, licencja: CC BY-SA 3.0.

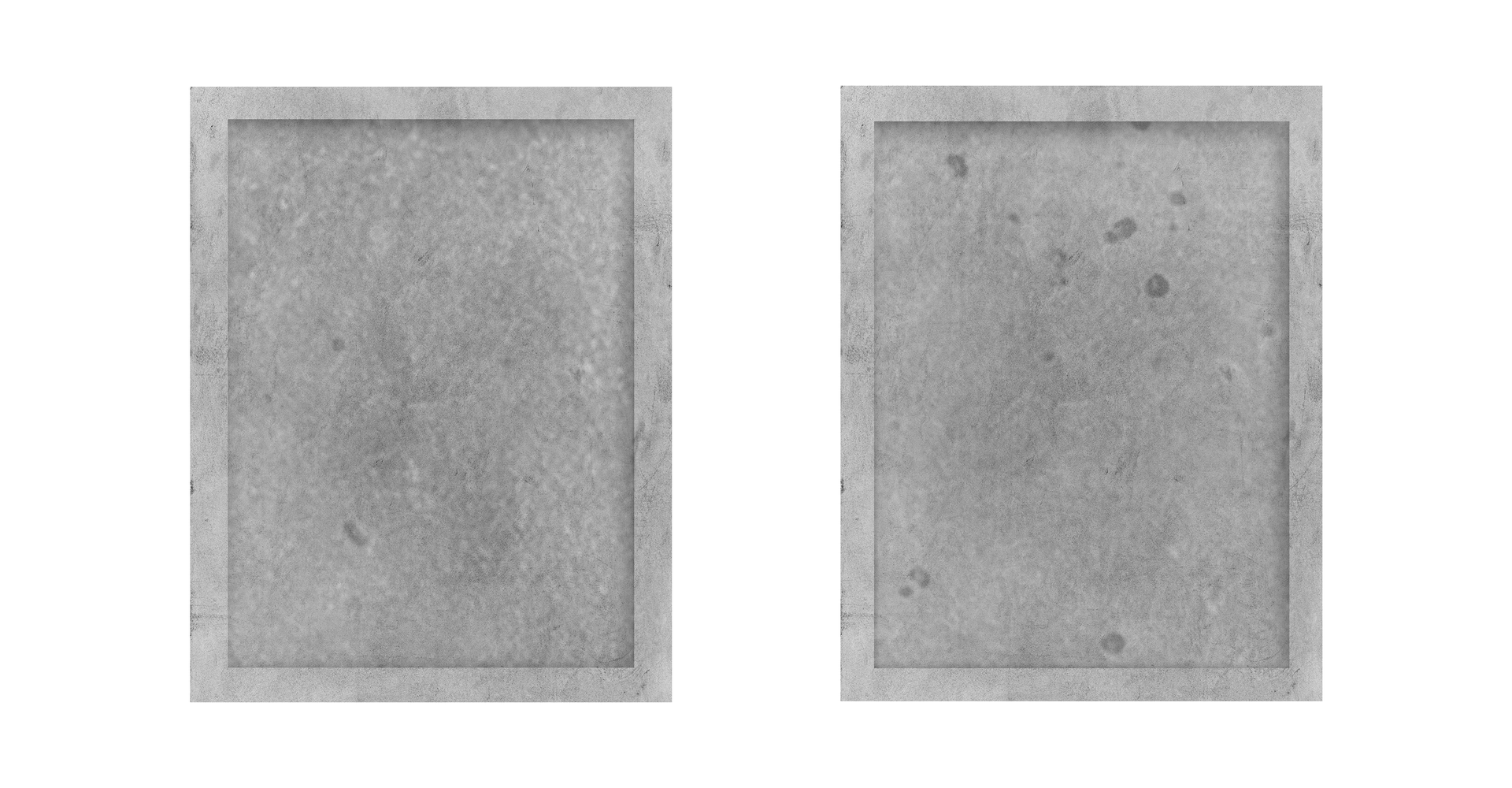

  • C - porowatość gazowa - pęcherze na powierzchni odlewu

    RRo73yBcwXNrk
    Porowatość gazowa
    Źródło: GroMar Sp. z o.o, licencja: CC BY-SA 3.0.

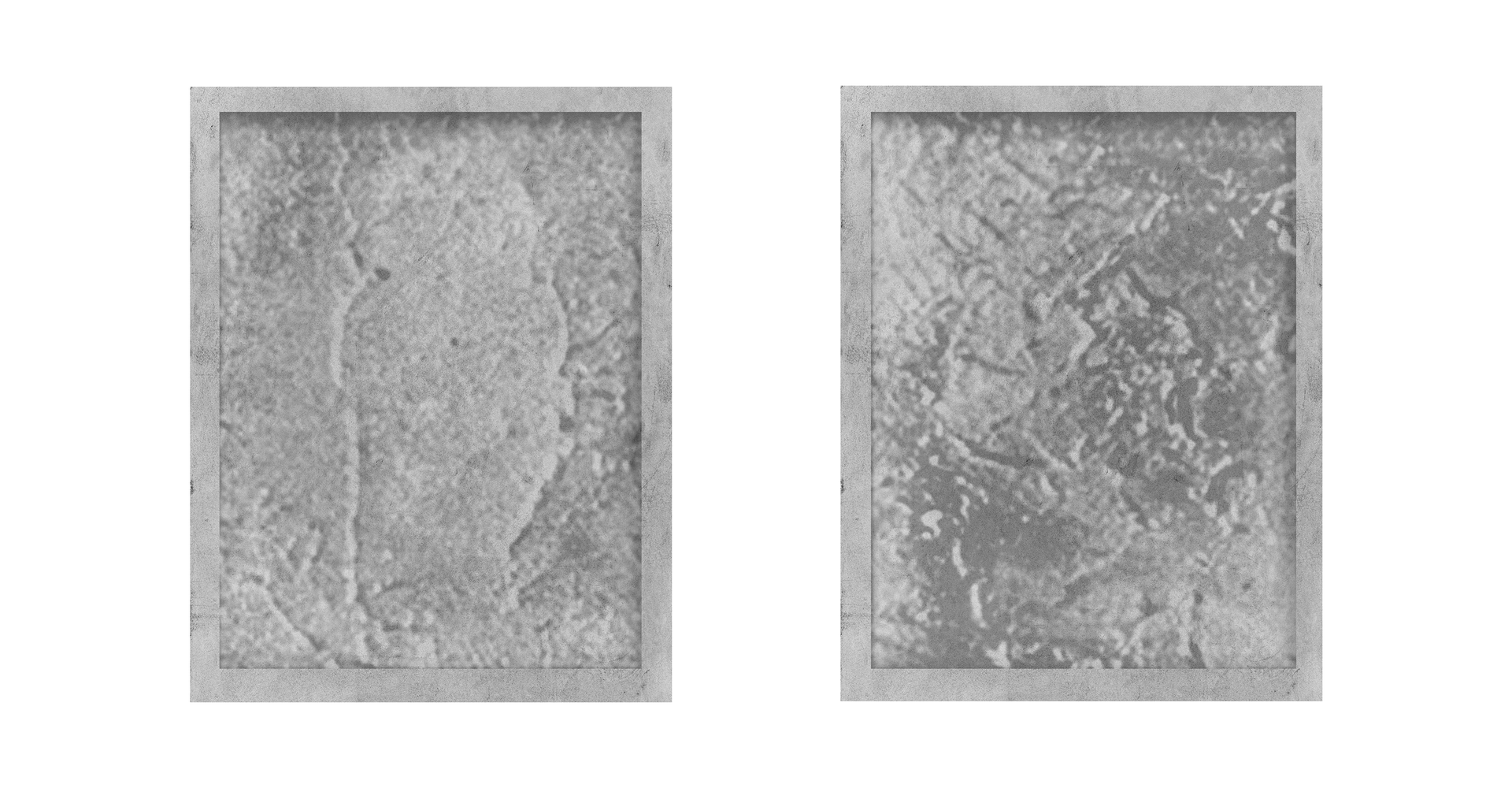

  • D - fałdy i niespawy - powierzchniowe nieregularności występujące w postaci zmarszczek, tzw. skóra słonia

    Rpib4TzcJFPkE
    Fałdy i niespawy
    Źródło: GroMar Sp. z o.o, licencja: CC BY-SA 3.0.

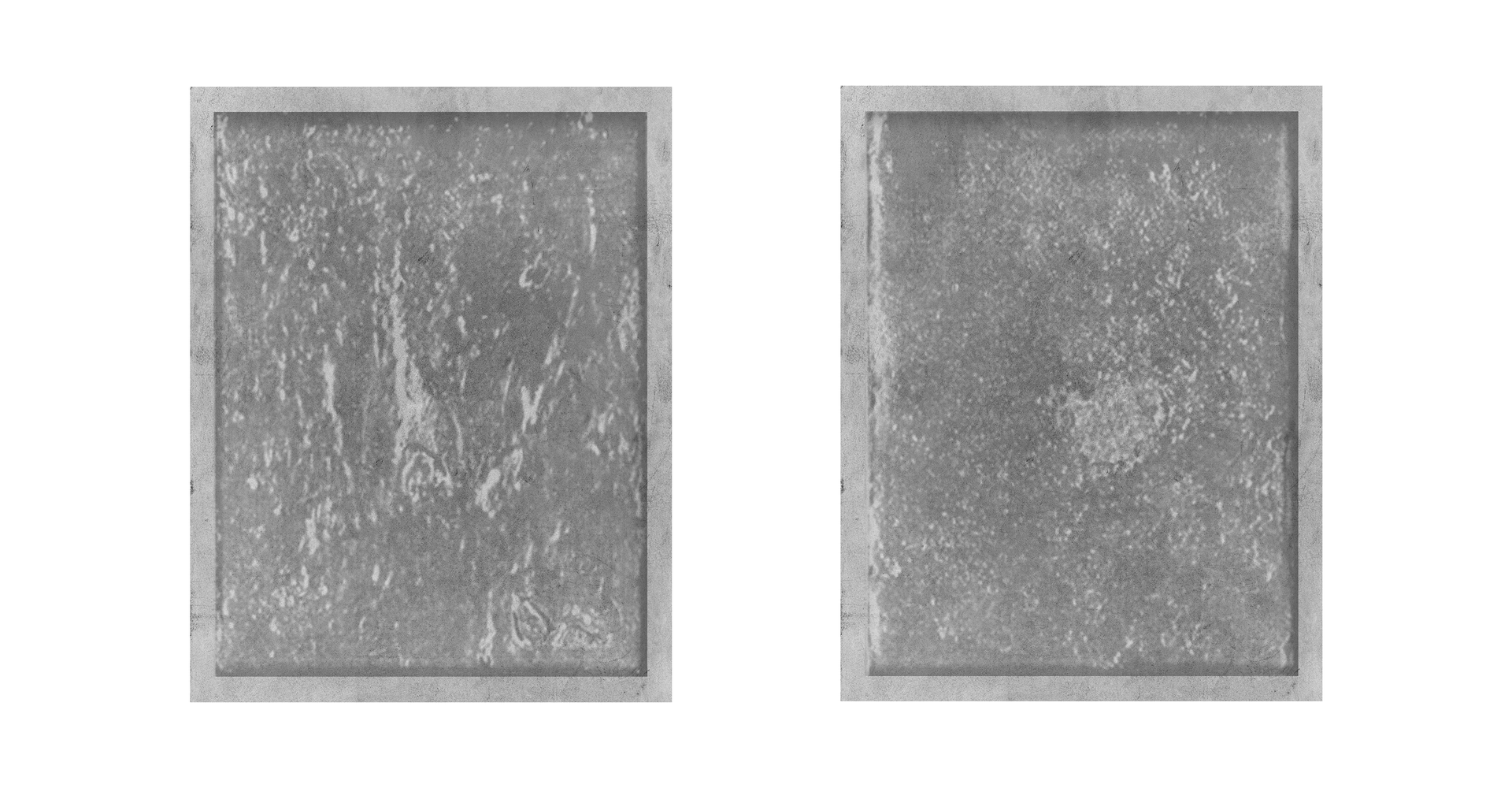

  • E - strupy - lekko wznoszące się nieregularności, nakładki

    R18do5wu6pUYj
    Strupy
    Źródło: GroMar Sp. z o.o, licencja: CC BY-SA 3.0.

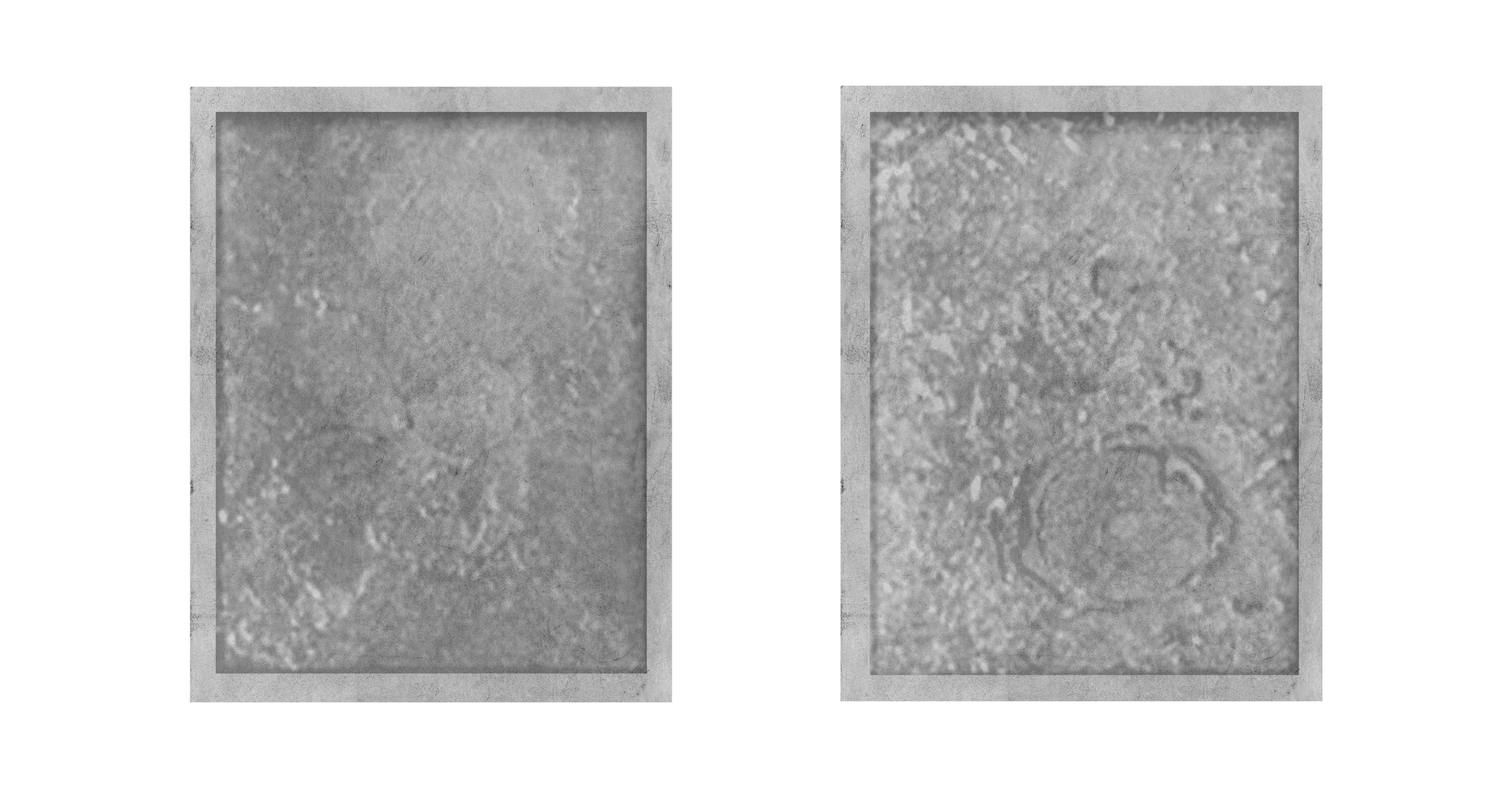

  • F - podpórka rdzeniowa - części podpórek rdzeniowych lub wewnętrznych ochładzalników

    R1d1iD90b0hUf
    Podpórka rdzeniowa
    Źródło: GroMar Sp. z o.o, licencja: CC BY-SA 3.0.

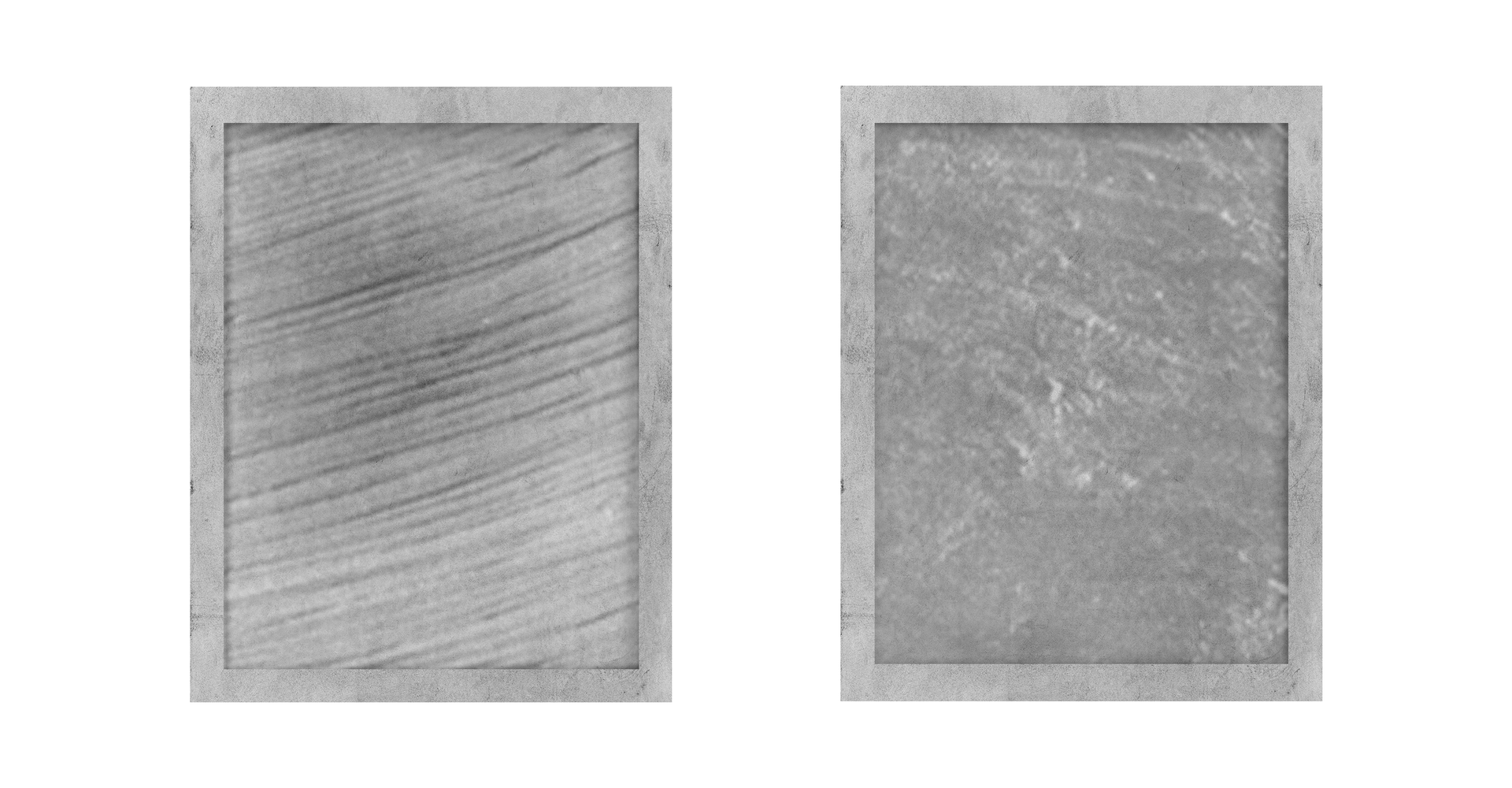

  • G - stan powierzchni - cięcie termiczne - powierzchnia pod cięciu palnikiem albo cięciu łukowym z przedmuchem powietrza pod ciśnieniem

    RBlllhSrw33Ba
    Cięcie termiczne
    Źródło: GroMar Sp. z o.o, licencja: CC BY-SA 3.0.

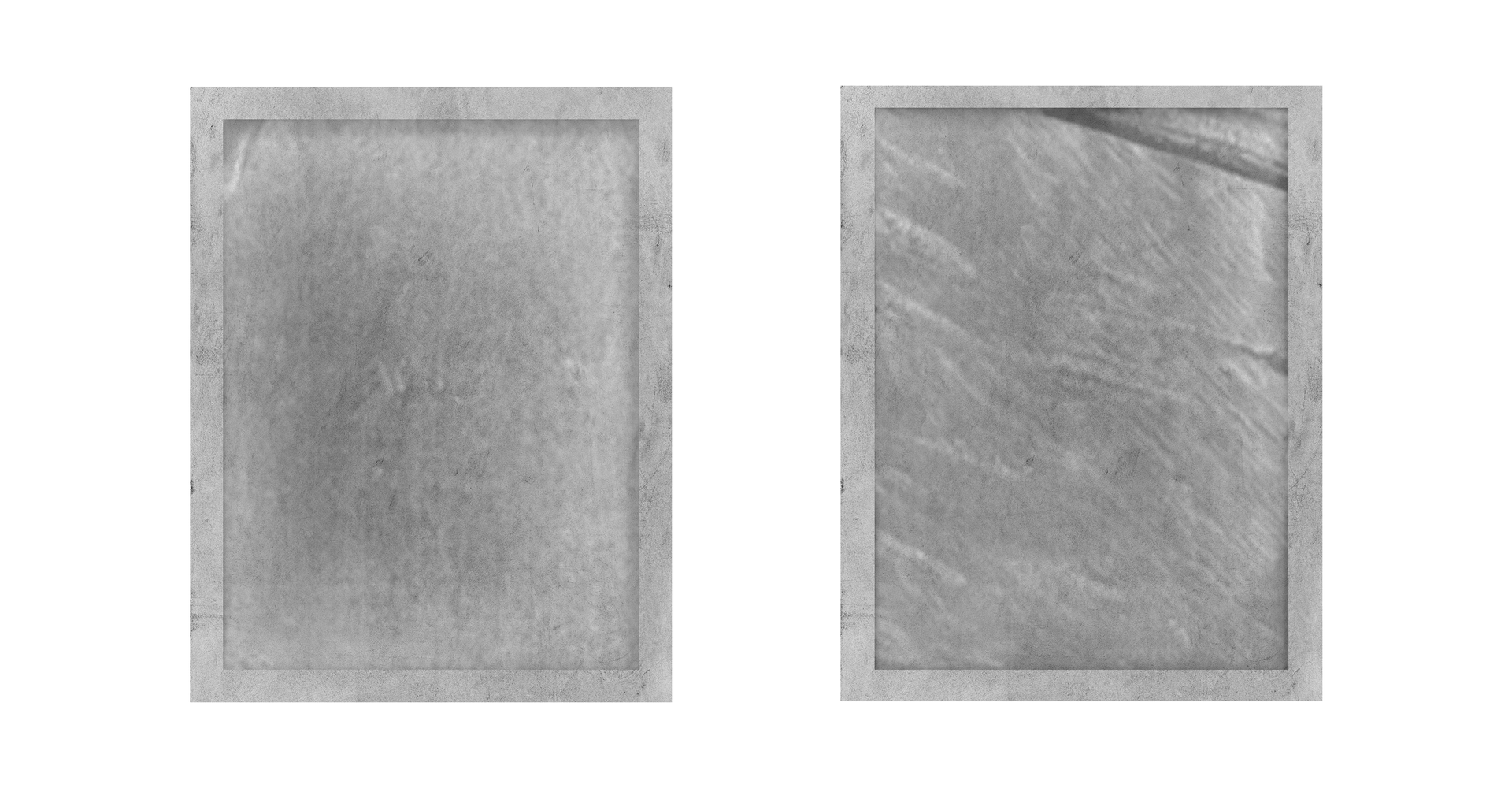

  • H - stan powierzchni - czyszczenie mechaniczne - powierzchnia po mechanicznym usuwaniu zalewki powierzchni odlewanej lub powierzchni czyszczonej wcześniej termicznie

    RDrbkgOhGjEob
    Czyszczenie mechaniczne
    Źródło: GroMar Sp. z o.o, licencja: CC BY-SA 3.0.

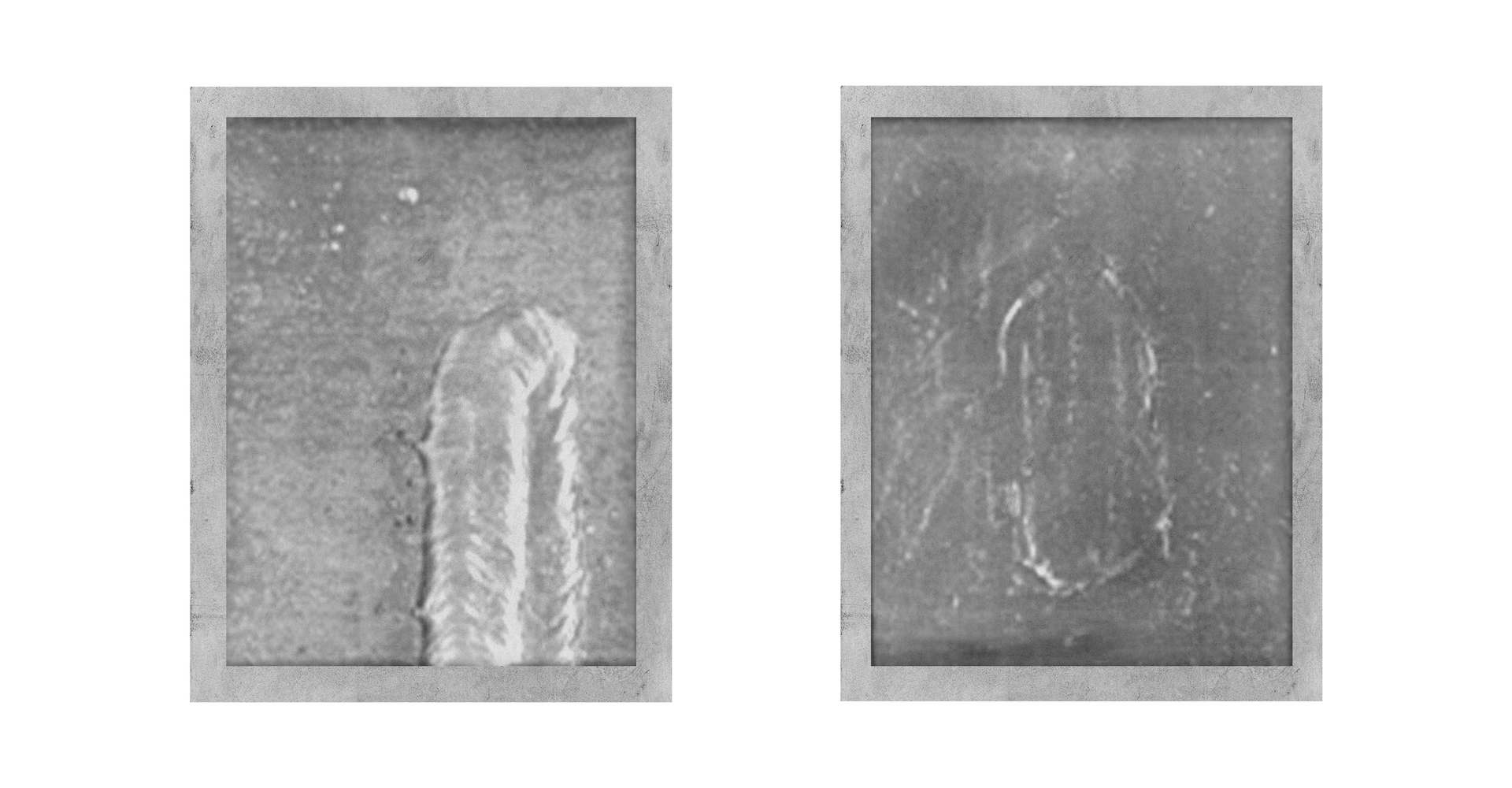

  • J - spoiny naprawcze - lico spoiny, które całkowicie lub częściowo zostało usunięte poprzez termiczne lub mechaniczne wyrównywanie

    R10NlK3YYi70v
    Spoiny naprawcze
    Źródło: GroMar Sp. z o.o, licencja: CC BY-SA 3.0.

Pozostałe wady odlewnicze (stopień nasilenia ustalany pomiędzy zleceniodawcą a wykonawcą):

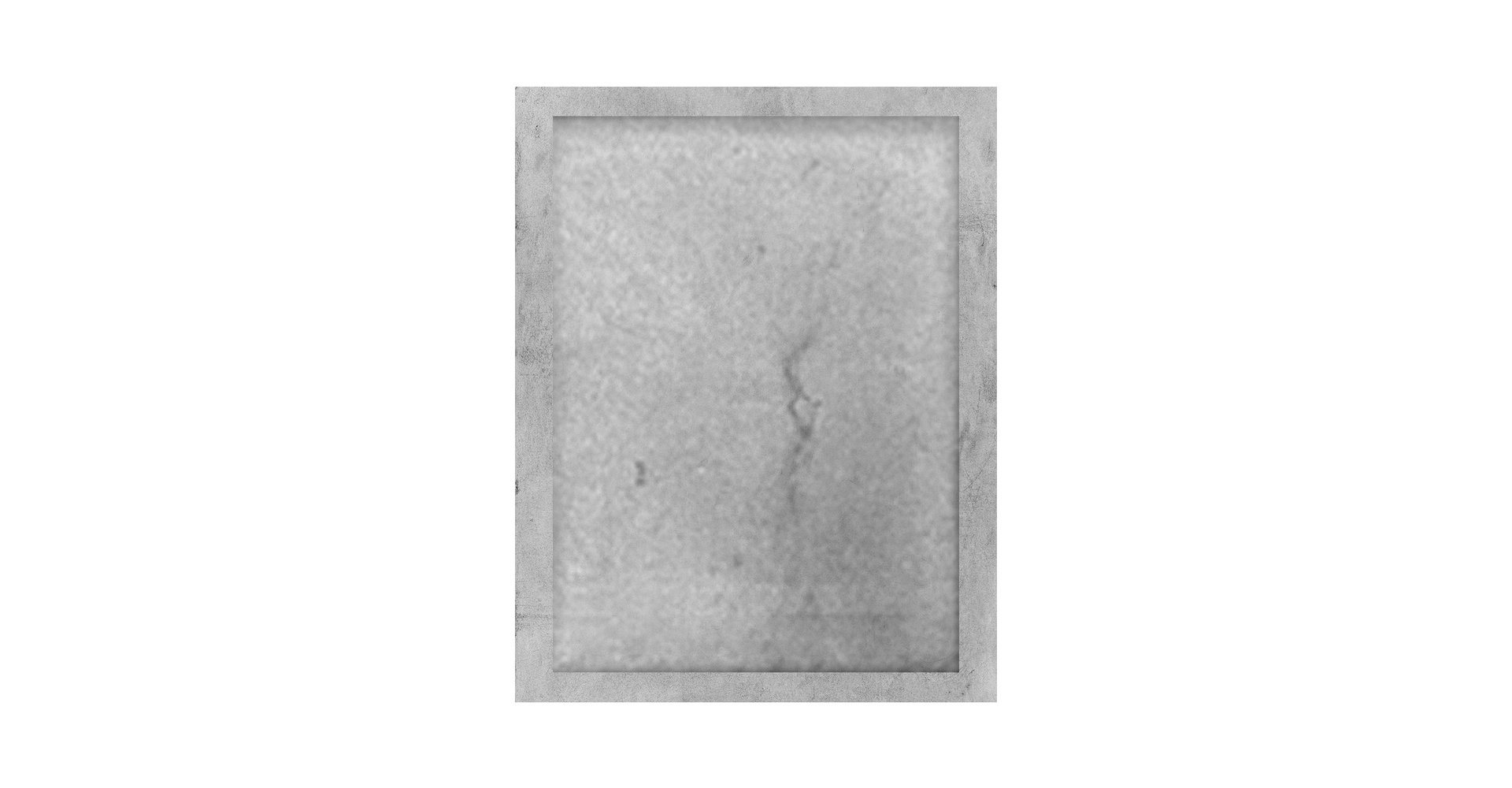

  • HOT TEARS - pęknięcie gorące - pęknięcie na powierzchni o nieregularnym przebiegu, które ostatecznie ma miejsce na obszarach krzepnięcia

    RUkr5cB1Kwv8t
    Pęknięcie gorące
    Źródło: GroMar Sp. z o.o, licencja: CC BY-SA 3.0.

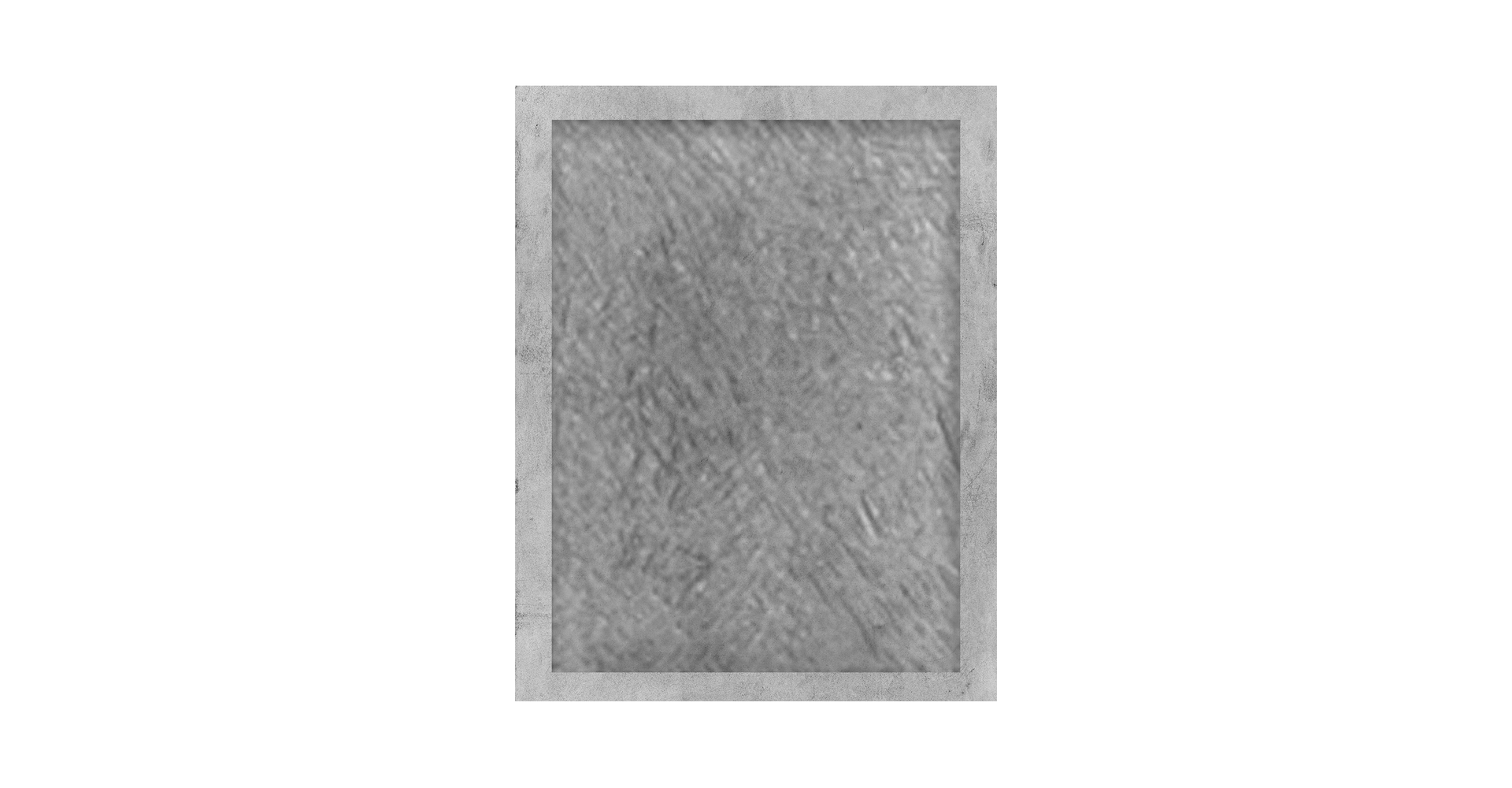

  • CHIPPING - czyszczenie mechaniczne - usuwanie zalewek - ślady powstałe po narzędziach dłutujących pod mechanicznym usuwaniu zalewek z większych odlewów

    R1UnuCyCmDpFn
    Czyszczenie mechaniczne
    Źródło: GroMar Sp. z o.o, licencja: CC BY-SA 3.0.

Badania wizualne według PN‑EN 12454 tyczą się tylko powierzchni odlewów staliwnych, które powstały w formach piaskowych. Norma określa klasyfikację i warunki nieciągłości powierzchniowych. Bazą oceny jest porównanie nieciągłości powierzchni ze zbiorem wzorców, który zawiera repliki faktycznych nieciągłości powierzchni odlewu.

Przy ocenie powierzchni odlewu powinno się wizualnie sprawdzić badany obszar z powierzchniami właściwych wzorców. Porównywanie z wzorcami, bez użycia jakichkolwiek przyrządów optycznych, musi być wykonane poprzez przyłożenie wzorców do odlewu w warunkach dobrego oświetlenia – minimum 350 lx. Ocenę powinien przeprowadzić przeszkolony personel o nienagannym narządzie wzroku.

Tabela 27. Klasy nasilenia nieciągłości powierzchniowych (PN‑EN 12454) dla odlewów staliwnych

Kategorie

Klasa 1 nasilenia

Klasa 2 nasilenia

Klasa 3 nasilenia

Klasa 4 nasilenia

Wtrącenia na powierzchni

B1

B2

B4

B5

Porowatość gazowa

C1

C2

C3

C4

Fałdy i niesprawy

D1

D1

D2

D5

Strupy

-

-

E3

E5

Obcy metal

-

-

F1

F3

Spawy

J1

J2

J3

J5

Powrót do spisu treściPowrót do spisu treści

5
