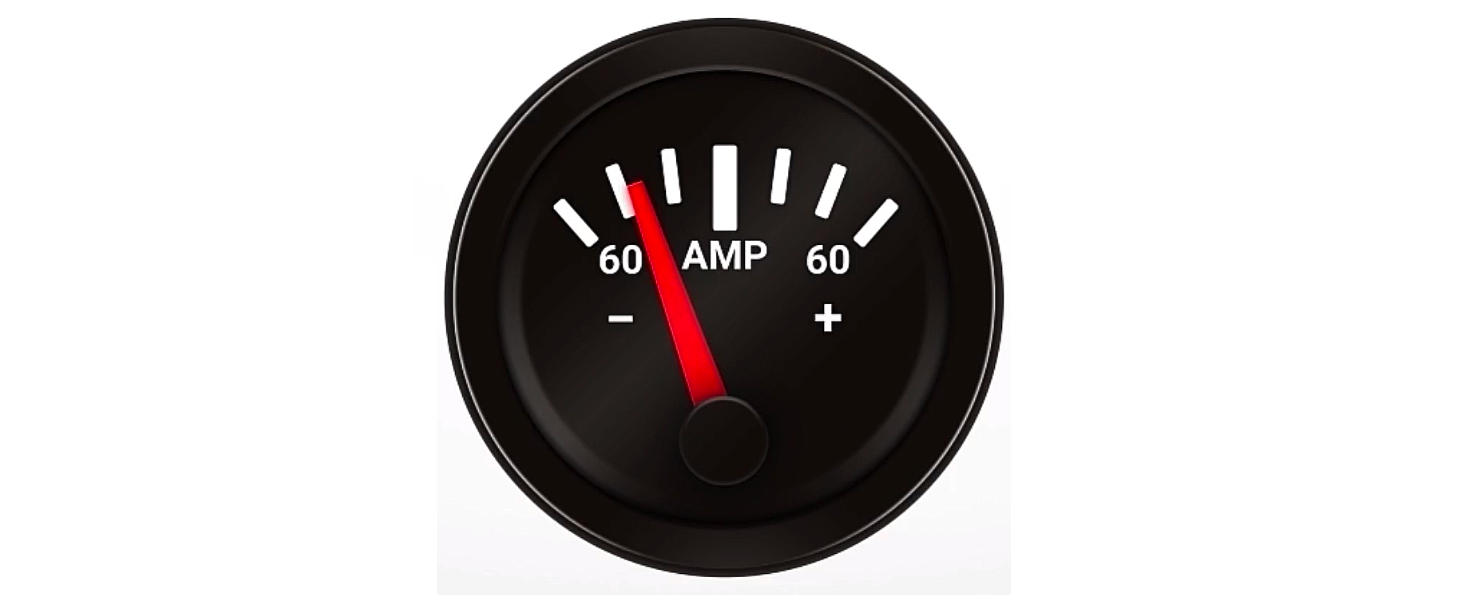

przyrząd pomiarowy badający natężenie prądu w instalacji elektrycznej

R17pOz0Ij1maT

Grafika przedstawia okrągłą tarczę amperomierza. W górnym półkolu znajduje się podziałka od minus 60 do plus 60; strzałka wskazuje wartości z podziałki. Pośrodku tarczy znajduje się napis A M P.

• Sekwencje filmowe Zasada działania lotniczego silnika tłokowego i turbinowegoDAyH1wGFoSekwencje filmowe Zasada działania lotniczego silnika tłokowego i turbinowego, Elektroniczne systemy sterowania

jest elementem konstrukcyjnym silnika. Osadzone są na nim wszystkie pozostałe elementy składowe jednostki napędowej tj.: wał korbowy, rozrząd, elementy układu smarowania, zasilania, chłodzenia i inne

• Atlas interaktywny Części składowe zespołów napędowych stosowanych w statkach powietrznychDHSY7KA4MAtlas interaktywny Części składowe zespołów napędowych stosowanych w statkach powietrznych, rozdział Budowa i elementy silnika tłokowegoDNu4wMqo3Budowa i elementy silnika tłokowego

to ciśnienie powstałe w komorze spalania podczas spalania mieszanki paliwowo‑powietrznej, działające na tłok i powodujące jego ruch w dół

• Atlas interaktywny Części składowe zespołów napędowych stosowanych w statkach powietrznychDHSY7KA4MAtlas interaktywny Części składowe zespołów napędowych stosowanych w statkach powietrznych, rozdział Silnik czterosuwowyDtvqPu8qhSilnik czterosuwowy

jest tuleją znajdującą się w silniku, wewnątrz której porusza się tłok. W cylindrze spalane jest paliwo. W zależności od konstrukcji, w głowicy mogą znajdować się: otwory dolotowe i wylotowe z gniazdami zaworowymi, świece zapłonowe, wtryskiwacze i świece żarowe

• Atlas interaktywny Części składowe zespołów napędowych stosowanych w statkach powietrznychDHSY7KA4MAtlas interaktywny Części składowe zespołów napędowych stosowanych w statkach powietrznych, rozdział Silnik czterosuwowyDtvqPu8qhSilnik czterosuwowy

urządzenie należące do układu zasilania silnika. Jego wylot połączony jest z przewodem ssącym w cylindrze jednostki napędowej. W trakcie pracy w cylindrze powstaje podciśnienie, które wywołuje strumień powietrza. Następnie paliwo ze zbiornika zostaje zassane, jest rozpylanie i mieszane. Ilość mieszanki, która dostaje się do cylindra, jest stale regulowana przez przepustnicę

• Atlas interaktywny Części składowe zespołów napędowych stosowanych w statkach powietrznychDHSY7KA4MAtlas interaktywny Części składowe zespołów napędowych stosowanych w statkach powietrznych, rozdział Układ zasilaniaD14zdFdadUkład zasilania

to chłodnica powietrza doładowującego. Jej zadaniem jest schłodzenie sprężonego powietrza, które w trakcie sprężania znacznie podnosi swoja temperaturę. Powietrze schładza się w celu zwiększenia ilości tlenu w danej objętości cylindra, a tym samym możliwości spalenia większej objętości paliwa lotniczego

• Atlas interaktywny Części składowe zespołów napędowych stosowanych w statkach powietrznychDHSY7KA4MAtlas interaktywny Części składowe zespołów napędowych stosowanych w statkach powietrznych, rozdział Elementy silnika tłokowegoD17hKBL8DElementy silnika tłokowego

urządzenie znajdujące się w silniku. Generuje wysokie napięcie dzięki obracającemu się magnesowi. Zakumulowanie odpowiedniej ilości energii (zwykle w kondensatorze) i jej uwolnienie w odpowiedniej chwili powodują przeskok iskry między elektrodami

• Atlas interaktywny Części składowe zespołów napędowych stosowanych w statkach powietrznychDHSY7KA4MAtlas interaktywny Części składowe zespołów napędowych stosowanych w statkach powietrznych, rozdział Elementy silnika tłokowegoD17hKBL8DElementy silnika tłokowego

to dolna część obudowy lotniczego silnika spalinowego. Zamontowane są w nim główne elementy silnika, takie jak tuleje cylindrów i układ korbowy

• Atlas interaktywny Części składowe zespołów napędowych stosowanych w statkach powietrznychDHSY7KA4MAtlas interaktywny Części składowe zespołów napędowych stosowanych w statkach powietrznych, rozdział KorbowódDPjhqI9OlKorbowód

wprawia w ruch wał korbowy w górnych i dolnych martwych położeniach tłoków. Akumuluje ono energię podczas suwu pracy, a oddaje ją, gdy tłok znajduje się w swoim górnym i dolnym martwym położeniu

• Atlas interaktywny Części składowe zespołów napędowych stosowanych w statkach powietrznychDHSY7KA4MAtlas interaktywny Części składowe zespołów napędowych stosowanych w statkach powietrznych, rozdział KorbowódDPjhqI9OlKorbowód

jest elementem mechanizmu korbowego. Jego zadaniem jest zmiana ruchu posuwisto - zwrotnego tłoka na ruch obrotowy wału korbowego albo obrotowego ruchu wału na ruch posuwisty tłoka. Korbowód łączy wał korbowy z tłokami znajdującymi się w cylindrach

• Atlas interaktywny Części składowe zespołów napędowych stosowanych w statkach powietrznychDHSY7KA4MAtlas interaktywny Części składowe zespołów napędowych stosowanych w statkach powietrznych, rozdział KorbowódDPjhqI9OlKorbowód

jego celem jest przedstawienie idealnego przebiegu zachodzącej w silniku przemiany energii cieplnej na mechaniczną. Pełni on funkcję porównawczą w stosunku do wyników pomiarów uzyskiwanych w trakcie badań konkretnych modeli silników, których rezultaty nazywamy obiegami rzeczywistymi

• Atlas interaktywny Części składowe zespołów napędowych stosowanych w statkach powietrznychDHSY7KA4MAtlas interaktywny Części składowe zespołów napędowych stosowanych w statkach powietrznych, rozdział Parametry termodynamiczneDPIlPQBPyParametry termodynamiczne

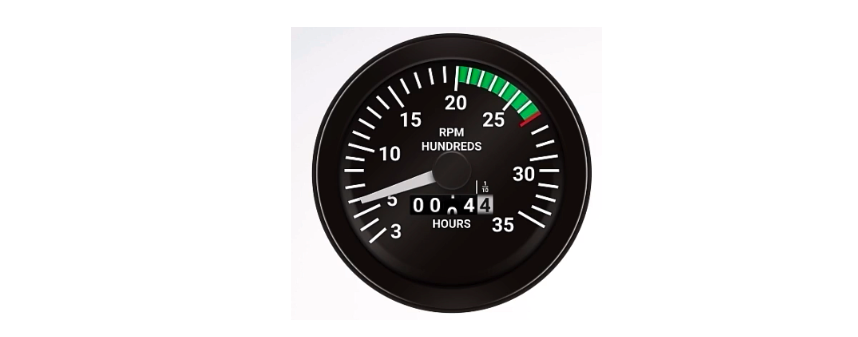

jest to przyrząd przedstawiający ilość obrotów wykonywanych przez silnik w danej jednostce czasu

RgYI48vNLjqP6

Grafika przedstawia okrągłą tarczę obrotomierza. Na tarczy znajduje się podziałka od 3 do 35; przy czym, wartości od 20 do 27 są oznaczone na zielono. Wskazówka przymocowana jest pośrodku tarczy i wskazuje wartość sześć. Nad wskazówką znajduje się napis R P M hundreds. Pod wskazówką znajduje się pięciocyfrowy licznik podpisany hours.

• Sekwencje filmowe Zasada działania lotniczego silnika tłokowego i turbinowegoDAyH1wGFoSekwencje filmowe Zasada działania lotniczego silnika tłokowego i turbinowego, Wskazania przyrządów w kokpicie oraz kontrola przed startem

Pokładowy Dziennik Techniczny. Ma on za zadanie dostarczyć załodze statku powietrznego i osobie dokonującej przeglądu przedlotowego niezbędnych informacji o zdatności statku powietrznego do lotu. W $\text{PDT}$ gromadzone są m. in. dane o każdym locie, niezbędne dla zapewnienia ciągłego bezpieczeństwa lotów, aktualne poświadczenie obsługi statku powietrznego ($\text{CRS}$)

Atlas interaktywny Części składowe zespołów napędowych stosowanych w statkach powietrznychDHSY7KA4MAtlas interaktywny Części składowe zespołów napędowych stosowanych w statkach powietrznych, rozdział Obsługa statków powietrznych i dokumentacjaDDZ0k76jkObsługa statków powietrznych i dokumentacja

silnik, którego tłok wykonuje cztery ruchy posuwisto‑zwrotne w jednym cyklu roboczym

• Atlas interaktywny Części składowe zespołów napędowych stosowanych w statkach powietrznychDHSY7KA4MAtlas interaktywny Części składowe zespołów napędowych stosowanych w statkach powietrznych, rozdział Silnik czterosuwowyDtvqPu8qhSilnik czterosuwowy

silnik stosowany do nadawania napędu statkom powietrznym

• Sekwencje filmowe Zasada działania lotniczego silnika tłokowego i turbinowegoDAyH1wGFoSekwencje filmowe Zasada działania lotniczego silnika tłokowego i turbinowego, Rodzaje silników lotniczych

główny element silnika tłokowego. Składa się ona z dwóch części: lewej i prawej połowy, które połączone są ze sobą śrubami. We wnętrzu skrzyni korbowej znajdują się wał korbowy oraz wałek rozrządu. Poszczególne elementy osprzętu silnika tj.: prądnica prądu stałego, obrotomierz, rozrusznik nazywany też starterem oraz pompa olejowa znajdują się na zewnątrz skrzyni korbowej, nad miską olejową

• Atlas interaktywny Części składowe zespołów napędowych stosowanych w statkach powietrznychDHSY7KA4MAtlas interaktywny Części składowe zespołów napędowych stosowanych w statkach powietrznych, rozdział KorbowódDPjhqI9OlKorbowód

jest to urządzenie mające na celu zwiększyć ciśnienie lub wymusić jego przepływ

• Atlas interaktywny Części składowe zespołów napędowych stosowanych w statkach powietrznychDHSY7KA4MAtlas interaktywny Części składowe zespołów napędowych stosowanych w statkach powietrznych, rozdział Sprężarka w silniku turbinowymDpd0VS6b6Sprężarka w silniku turbinowym

jest to sprężarka, w której występuje przepływ promieniowy, czyli powietrze jest zasysane do środka, a następnie odrzucane na zewnątrz wirnika na skutek siły odśrodkowej

• Atlas interaktywny Części składowe zespołów napędowych stosowanych w statkach powietrznychDHSY7KA4MAtlas interaktywny Części składowe zespołów napędowych stosowanych w statkach powietrznych, rozdział Sprężarka w silniku turbinowymDpd0VS6b6Sprężarka w silniku turbinowym

jest to sprężarka przepływowa. Mechanizm jej działania polega na tym, że łopatki wirnika przyspieszają ruch cząsteczek gazu w kierunku równoległym do jego osi. W sprężarkach osiowych następuje przepływ osiowy. Powietrze lub gaz przechodzą wzdłuż wałka rowkami wirnika stacjonarnego i obrotowego. Dzięki temu prędkość powietrza jest zwiększana. Wytwarzana w tym procesie energia kinetyczna wykorzystywana jest do zwiększenia ciśnienia.

Sprężarka osiowa posiada zazwyzaj wbudowany bęben wyważający, który równoważy siły osiowe.

• Atlas interaktywny Części składowe zespołów napędowych stosowanych w statkach powietrznychDHSY7KA4MAtlas interaktywny Części składowe zespołów napędowych stosowanych w statkach powietrznych, rozdział Sprężarka w silniku turbinowymDpd0VS6b6Sprężarka w silniku turbinowym

informuje o sile sprężania mieszanki, czyli ile razy zmniejsza się objętość nad tłokiem w $\text{GMP}$ (Górne Maksymalne Położenie) w komorze spalania w czasie sprężania, w stosunku do całkowitej objętości cylindra

• Atlas interaktywny Części składowe zespołów napędowych stosowanych w statkach powietrznychDHSY7KA4MAtlas interaktywny Części składowe zespołów napędowych stosowanych w statkach powietrznych, rozdział Sprężarka w silniku turbinowymDpd0VS6b6Sprężarka w silniku turbinowym

jest to element układu zapłonowego silnika o zapłonie iskrowym, który odpowiedzialny jest za wykonanie zapłonu i tym samym spalanie mieszanki

• Atlas interaktywny Części składowe zespołów napędowych stosowanych w statkach powietrznychDHSY7KA4MAtlas interaktywny Części składowe zespołów napędowych stosowanych w statkach powietrznych, rozdział Elementy silnika tłokowegoD17hKBL8DElementy silnika tłokowego

jest to urządzenie do badania rezystancji (oporu elektrycznego czynnego) izolacji; to kluczowy test dla kabli elektrycznych - jest miarą skuteczności izolacji kabla; słaba izolacja może spowodować zwarcie, porażenie prądem elektrycznym lub pożar

ten test kabla przeprowadza się w zgodnie z normą BS EN 50395; celem testu jest sprawdzenie izolacji w maksymalnej temperaturze roboczej kabla; maksymalną temperaturę roboczą określa się poprzez rodzaje materiałów użytych do izolacji i poszycia

jeśli temperatura przekracza maksymalną wartość, materiał nie będzie nadawał się do ciągłej pracy i po pewnym czasie ulegnie zniszczeniu, co spowoduje przedwczesne uszkodzenie kabla

• Sekwencje filmowe Zasada działania lotniczego silnika tłokowego i turbinowegoDAyH1wGFoSekwencje filmowe Zasada działania lotniczego silnika tłokowego i turbinowego, Wskazania przyrządów w kokpicie oraz kontrola przed startem

jest podstawowym elementem układu cylinder‑tłok w silnikach mechanicznych, którego głównym zadaniem jest przejmowanie energii mechanicznej ze spalonej mieszanki

• Atlas interaktywny Części składowe zespołów napędowych stosowanych w statkach powietrznychDHSY7KA4MAtlas interaktywny Części składowe zespołów napędowych stosowanych w statkach powietrznych, rozdział Elementy układu korbowegoDrneyRgdcElementy układu korbowego

jest niezwykle istotny dla lotniczego silnika spalinowego tłokowego. Jego zadaniem jest utrzymanie jednostki napędowej w optymalnej temperaturze. Zbyt niska temperatura pracy będzie wpływała negatywnie na osiągi i zwiększała zużycie paliwa, natomiast zbyt wysoka może spowodować zniszczenie silnika

• Atlas interaktywny Części składowe zespołów napędowych stosowanych w statkach powietrznychDHSY7KA4MAtlas interaktywny Części składowe zespołów napędowych stosowanych w statkach powietrznych, rozdział Elementy silnika tłokowegoD17hKBL8DElementy silnika tłokowego

składa się ze zbiornika paliwa, filtra, wtryskiwaczy i pompy bądź gaźnika, których zdaniem jest dostarczanie odpowiedniej ilości paliwa do silnika

• Atlas interaktywny Części składowe zespołów napędowych stosowanych w statkach powietrznychDHSY7KA4MAtlas interaktywny Części składowe zespołów napędowych stosowanych w statkach powietrznych, rozdział Elementy silnika tłokowegoD17hKBL8DElementy silnika tłokowego

nazywany również w skrócie rozrządem, to zespół elementów, które odpowiadają za napełnianie i opróżnianie cylindrów

• Atlas interaktywny Części składowe zespołów napędowych stosowanych w statkach powietrznychDHSY7KA4MAtlas interaktywny Części składowe zespołów napędowych stosowanych w statkach powietrznych, rozdział RozrządDFOZM85V4Rozrząd

jest to układ dostarczający czynnik zmniejszający tarcie we wszystkich ruchomych elementach silnika

• Atlas interaktywny Części składowe zespołów napędowych stosowanych w statkach powietrznychDHSY7KA4MAtlas interaktywny Części składowe zespołów napędowych stosowanych w statkach powietrznych, rozdział Elementy silnika tłokowegoD17hKBL8DElementy silnika tłokowego

jest kluczowym elementem lotniczego spalinowego silnika tłokowego. Jest on odpowiedzialny za zmianę ruchu posuwisto‑zwrotnego w ruch obrotowy. Najważniejszymi elementami wału korbowego są czopy główne. Ich zadaniem jest wyznaczanie osi obrotu wału

• Atlas interaktywny Części składowe zespołów napędowych stosowanych w statkach powietrznychDHSY7KA4MAtlas interaktywny Części składowe zespołów napędowych stosowanych w statkach powietrznych, rozdział Elementy układu korbowegoDrneyRgdcElementy układu korbowego

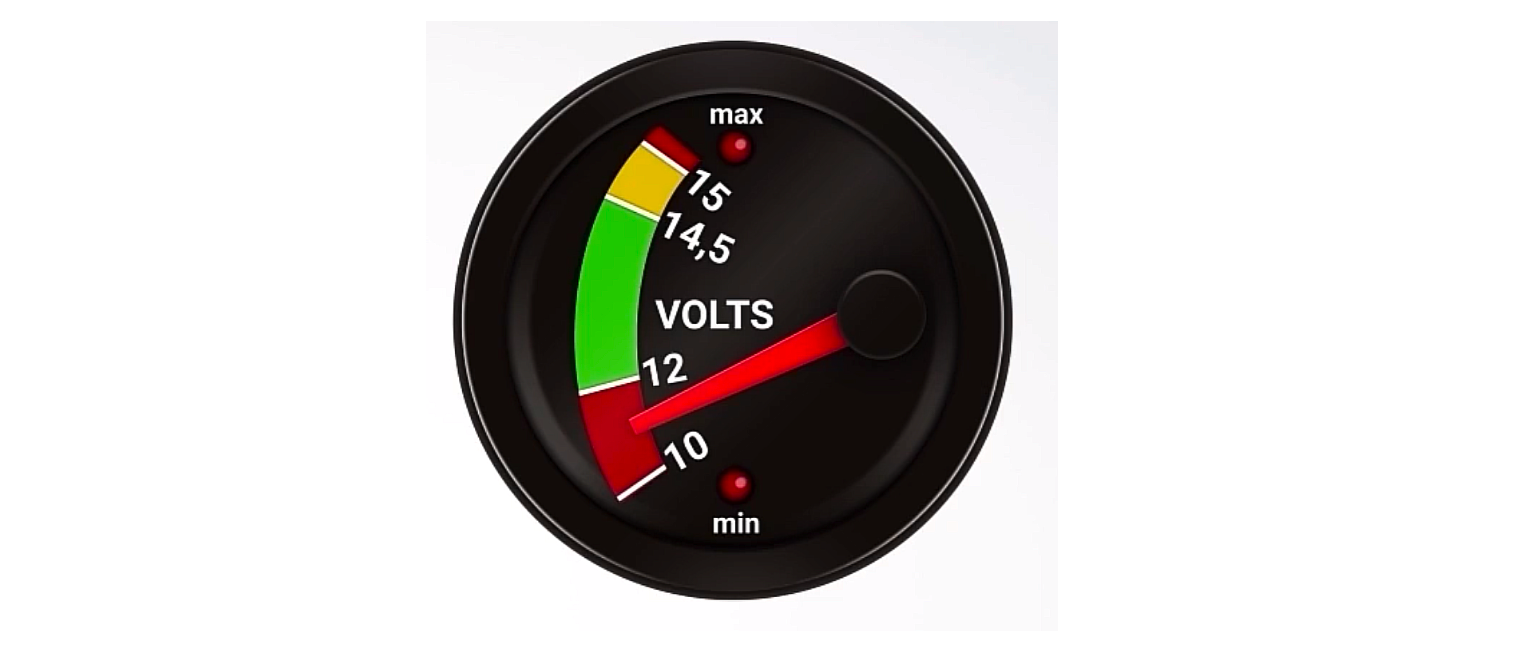

przyrząd do mierzenia napięcia prądu w instalacji elektrycznej

R1U5QW70NH1Gc

Grafika przedstawia okrągłą tarczę woltomierza. W lewym półkolu znajduje się podziałka od 10 do 15; przy czym, wartości od 10 do 12 są oznaczone na czerwono, od 12 do 14,5 są oznaczone na zielono, a od 14,5 do 15 są oznaczone na żółto. Na dole na środku tarczy znajduje się napis min, na górze na środku widnieje napis max, a pośrodku tarczy znajduje się napis volts. Strzałka przymocowana jest z prawej strony pośrodku i wskazuje wartość 11

• Sekwencje filmowe Zasada działania lotniczego silnika tłokowego i turbinowegoDAyH1wGFoSekwencje filmowe Zasada działania lotniczego silnika tłokowego i turbinowego, Wskazania przyrządów w kokpicie oraz kontrola przed startem

to element znajdujący się w głowicy lotniczego silnika spalinowego tłokowego, odpowiedzialny za napełnianie lub opróżnianie cylindra. Napędzany jest wałkiem rozrządu. Jego otwarcie powoduje napełnienie lub opróżnienie cylindra
