Usunięcie elementów układu wlewowego

Usunięcie elementów układu wlewowego jest pierwszym etapem wykańczania odlewów. Sposób usuwania jest uzależniony od rodzaju metalu, z którego został wykonany odlew. Układy wlewowe wykonane ze stopów żeliwa usuwa się najczęściej poprzez odłamanie lub odbicie, natomiast odlewy wykonane ze staliwa bądź metali nieżelaznych ze względu na dużą plastyczność metalu usuwa się poprzez odcinanie. Oddzielenie elementów układu wlewowego, a czasem i zalewek, realizowane jest przez:

• odłamywanie układów wlewowych (odlewy żeliwne o odpowiedniej konstrukcji),

• obcinanie układów wlewowych na prasach mimośrodowych lub śrubowych,

• obcinanie układów wlewowych na piłach taśmowych lub tarczowych,

• obcinanie układów wlewowych cienkimi tarczami szlifierskimi,

• płomieniowe obcinanie układów wlewowych (odlewy staliwne), umożliwia to cięcie grubych przekrojów.

R1Zchp8oMGUIV

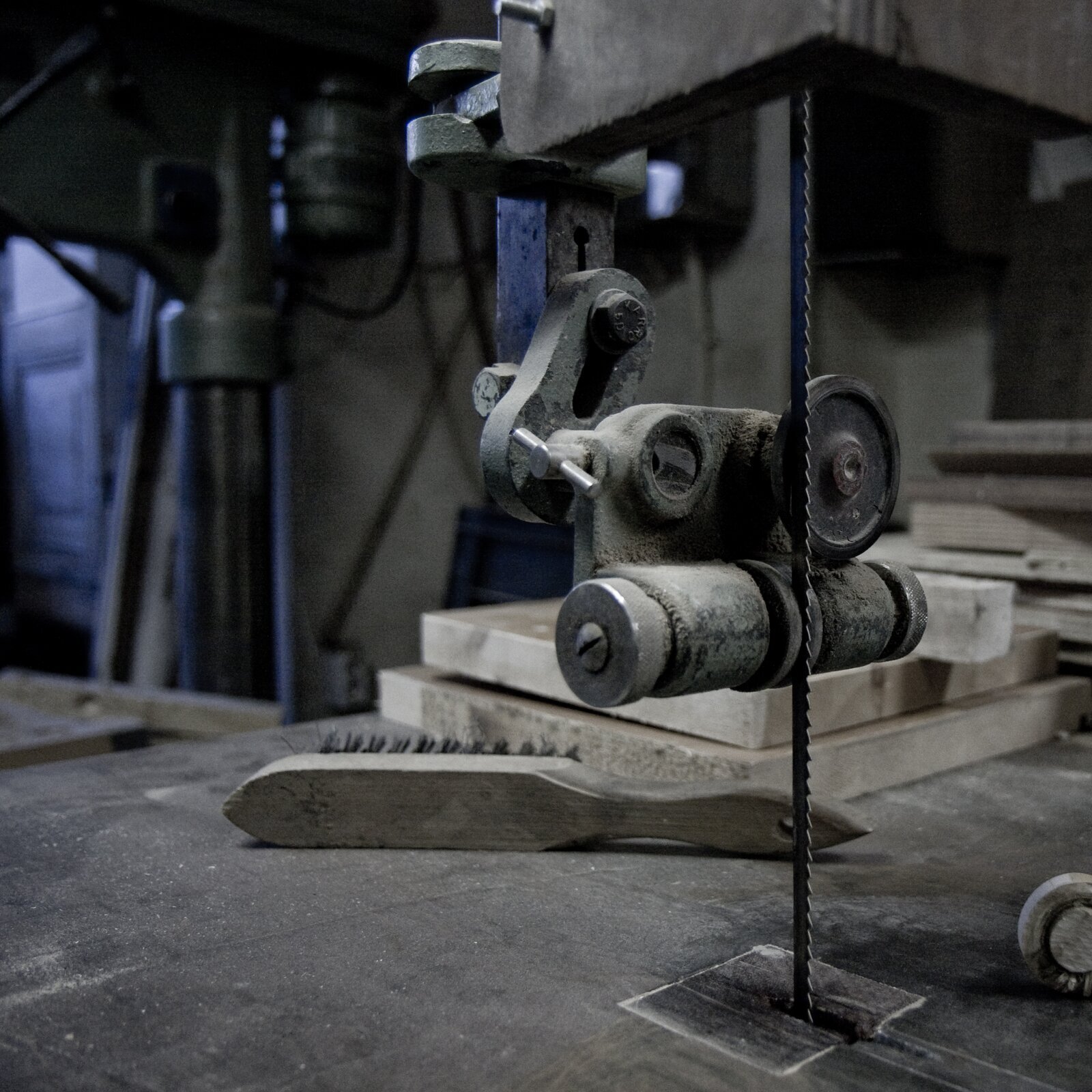

Na zdjęciu widoczna jest piła taśmowa. Widoczna piła jest o kształcie podłużnego prostokąta. Jedna z dłuższych krawędzi jest ząbkowana. Dolna końcówka piły wchodzi do otworu w blacie. Górna część osadzona jest w obudowie. Piła znajduje się wewnątrz budynku przemysłowego.

Po odcięciu układu wlewowego koniecznie należy wyrównać powierzchnię w miejscu, gdzie znajdował się wlew doprowadzający. Wykańczanie powierzchni odbywa się za pomocą szlifierek elektrycznych, a także pilnikarek, tokarek i frezarek.
